1-Fach Sporthalle Haßfurt 1-Fach Sporthalle Haßfurt 1-Fach Sporthalle Haßfurt

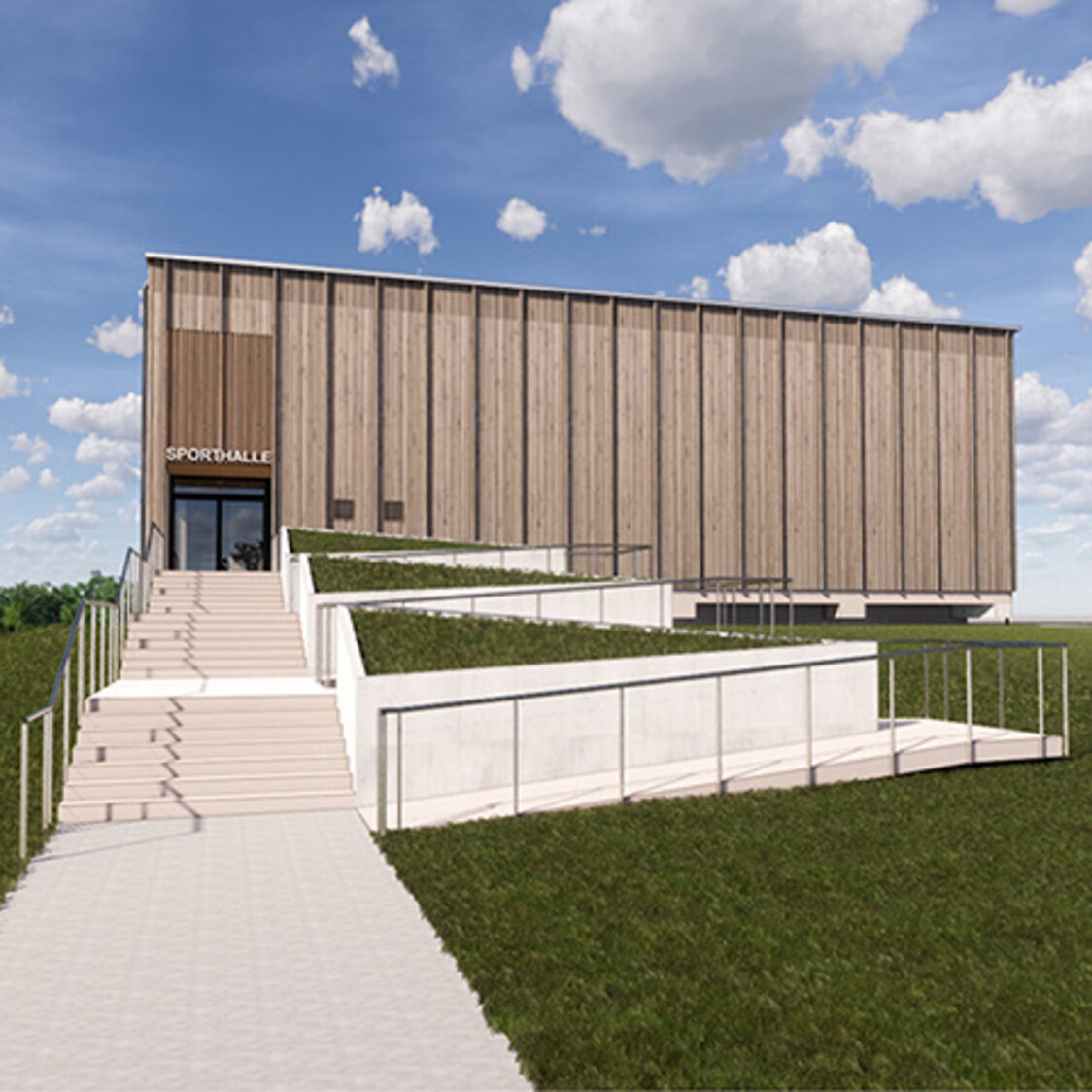

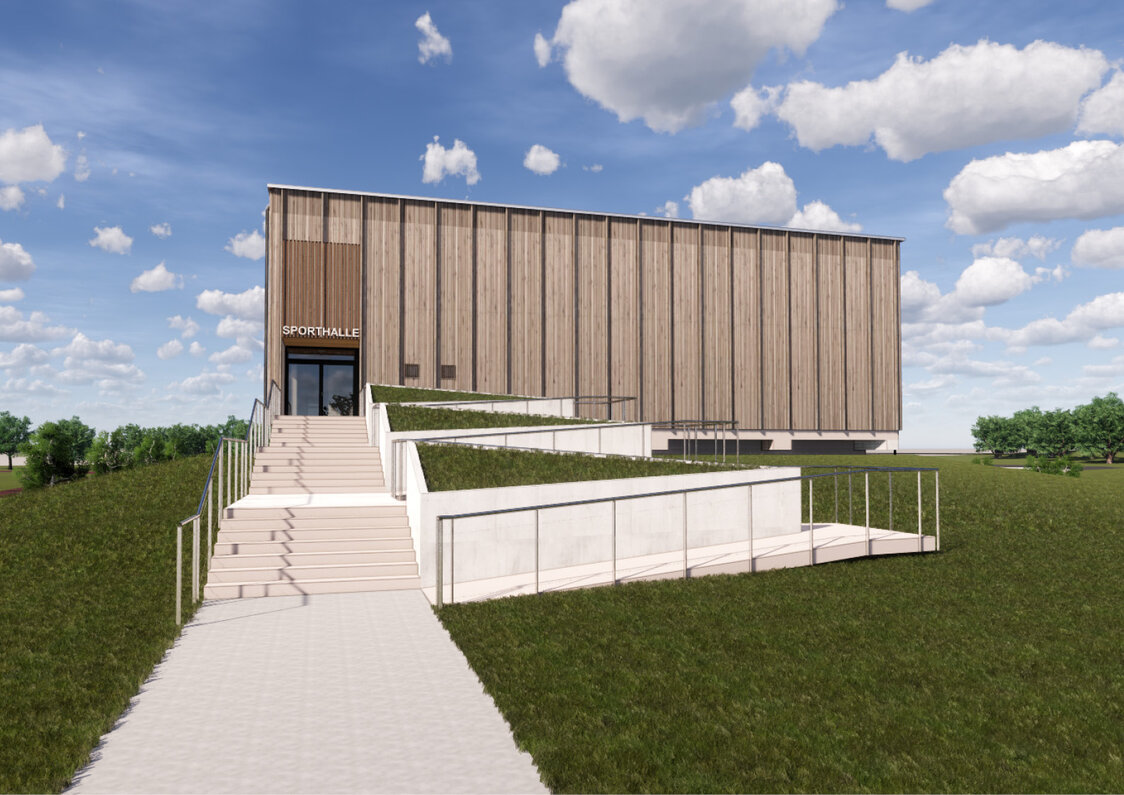

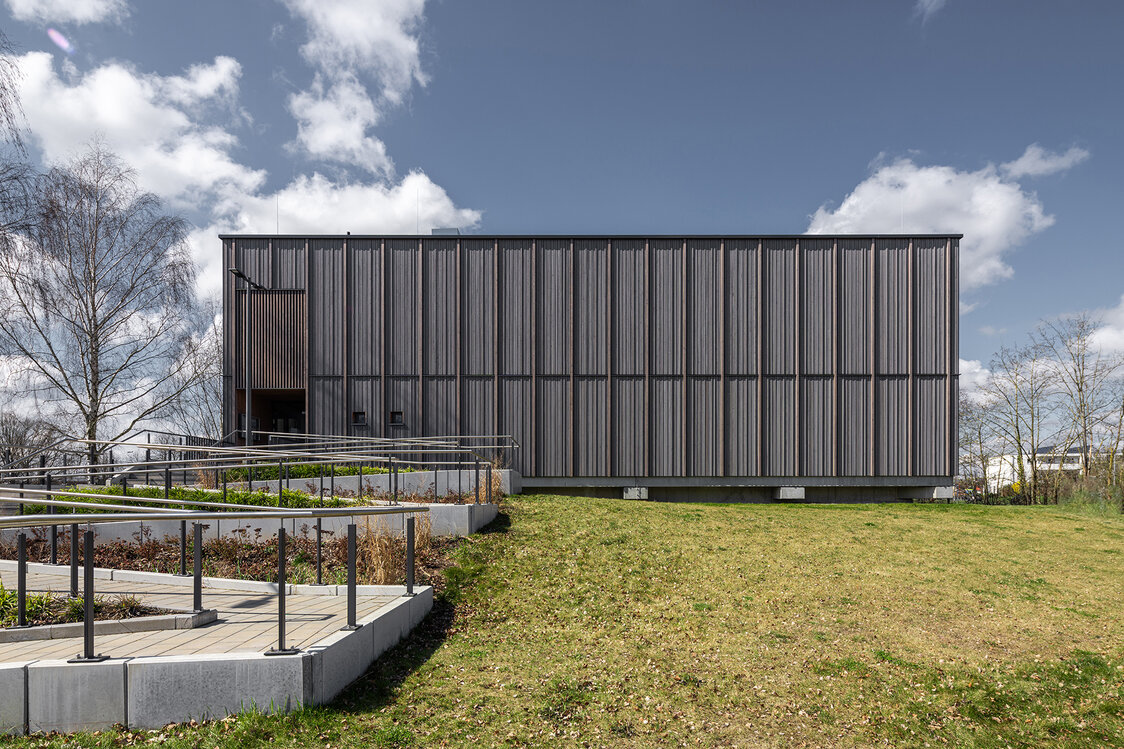

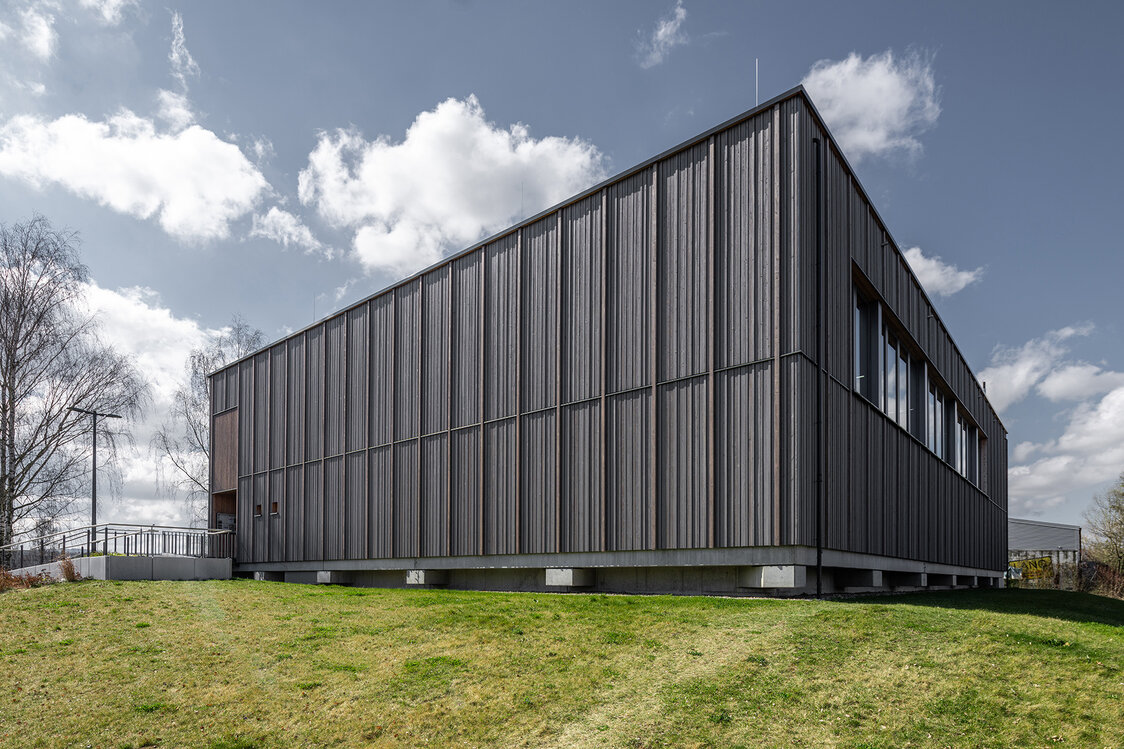

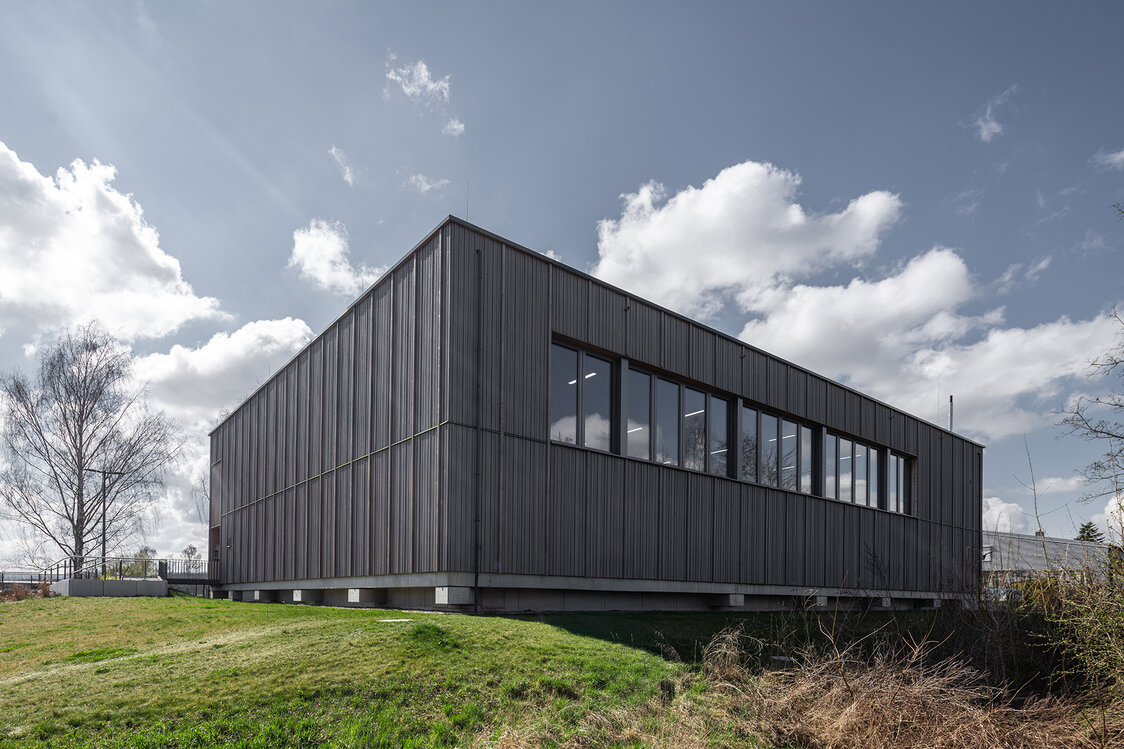

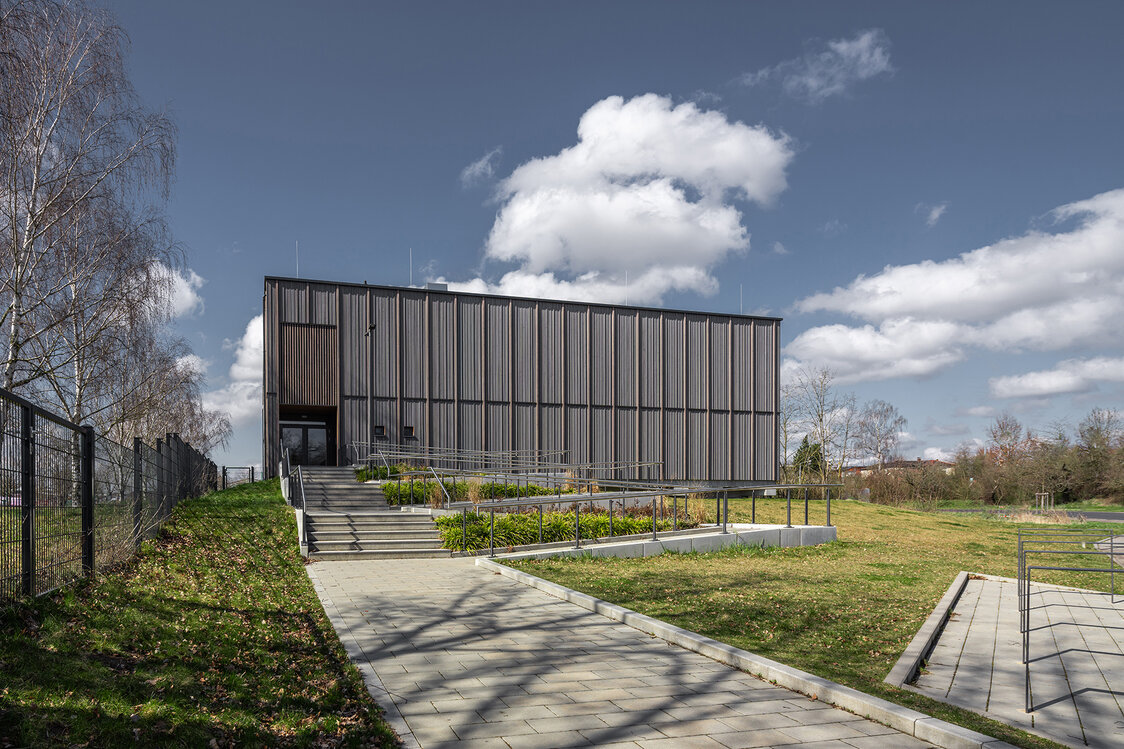

Neubau einer 1-Fach Sporthalle mit Gymnastikräumen in Holzbauweise

Daten & Fakten

Fachbereiche:

Tragwerksplanung, Architektur, Landschaftsarchitektur, Objektüberwachung, Sanitär | Wärme | Kälte | Klima, Elektro + Datentechnik, Nutzungsspezifische Anlagen, Mess- + Steuer- + Regeltechnik, Energiedesign

Auftraggeber:

Stadt Haßfurt

Projektbeschreibung

Photovoltaikanlage

Auf dem Dach der Sporthalle wurde eine 63kWp Photovoltaikanlage installiert. Das Eigentum gehört den Stadtwerken Haßfurt


Niederspannungshauptverteilung / Unterverteilung

Der Hausanschlusskasten befindet sich im Geräteraum im Erdgeschoss. Von dort aus wir die Zählerverteilung im Obergeschoss versorgt. Die Zählerverteilung mit Wandlermessung versorgt die Wärmepumpe, die Unterverteilung und besitzt über einen Zählerplatz für die PV-Anlage. Von der ZHV wird die Unterverteilung im Obergeschoss im Technikraum versorgt. Die Unterverteilung versorgt alle Verbraucher des Gebäudes.



Verlegesysteme

Die Kabelführung zwischen den Geschossen erfolgte über Steigtrassen. In den Geschossebenen erfolgte die Verlegung der Kabel und Leitungen in Zwischendecken mittels Sammelhalter und in Räumen ohne Zwischendecke mittels Kabelpritschen. Die Haupttrassen verlaufen weitestgehend außerhalb der Flurbereiche. Die Installation der Kabel und Leitungen erfolgte nach MLAR mit halogenfreien Leitungen. Die elektrischen Leitungen werden im Regelfall verdeckt (unter Putz, in Hohldecken und Kanälen) verlegt. Lediglich in Technikräumen ist eine offene Verlegungsart (auf Putz, auf Abstandschellen, in Kabelrinnen) realisiert worden.



Installationsgeräte

Die Installation der Schalter und Steckdosen erfolgte in Unterputzausführung. Präsenz- bzw. Bewegungsmelder wurden in den Fluren, Umkleiden und Duschen als Deckeneinbau- bzw. Wandeinbaugeräte verbaut. Die Beleuchtungsteuerung in den Fluren, im Treppenhaus sowie gegebenen Falls im Außenbereich erfolgte über Bewegungsmelder.



Jalousiesteuerung

Die Jalousiesteuerung erfolgte konventionell über z.B. eine Warema-Steuerung. Die Motorsteuereinheiten wurden in Unterputzdosen oder in der Zwischendecken installiert. Die Handbedienebene erfolgt Raumweise über Auf-Ab-Taster. Die Zentralsteuerung erfolgt über eine Wetterzentrale mit Auswerteeinheit im Obergeschoss Technikraum.


Beleuchtung

In den Fluren, Duschen und Umkleiden im Erdgeschoss wurden Wandanbauleuchten als LED-Lichtleiste installiert. In den Fluren, Umkleiden und Gymnastikräumen wurden LED-Einbauleuchten in rund oder quadratisch eingebaut. Im Lager, Technikraum und Geräteraum wurden LED-Anbauleuchten IP55 verbaut. Die Sporthalle wurde mit ballwurfsicheren Anbauleuchten ausgestattet. Die Zuschaltung erfolgt je nach Nutzung über Bewegungsmelder an der Wand, an der Decke oder mittels Taster/Schalter. Die Abschaltung erfolgt teilweise mittels Präsenzmelder im Raum oder mit einem Zentral-Aus-Terminal im Eingangsbereich. Im Außenbereich wurden zwei Mastleuchten zur Gehwegsbeleuchtung installiert. Nach Brandschutzkonzept ist keine Sicherheitsbeleuchtung gefordert. Daher wurden nur die Ausgänge ins Freie und der Gehweg im Außenbereich mit einer Sicherheitsbeleuchtung ausgerüstet. Die Rettungswege innerhalb des Gebäudes wurden mit Rettungszeichenleuchten in Dauerbereitschaft installiert.



Erdungs-/Blitzschutzanlage

Das Gebäude ist mit einem äußeren Blitzschutzsystem der Schutzklasse III ausgerüstet. Auf dem Dach wurde eine Fangeinrichtung mit zugehörigen Ableitungen, mit einer Maschenweite von 15 m x 15 m installiert. Der Oberflächenerder wurde mit einer Maschenweite von 10 m x 10 m installiert und der Fundamenterder mit einer Maschenweite von 15 m x 15m.
