Allgemeine Beschreibung:

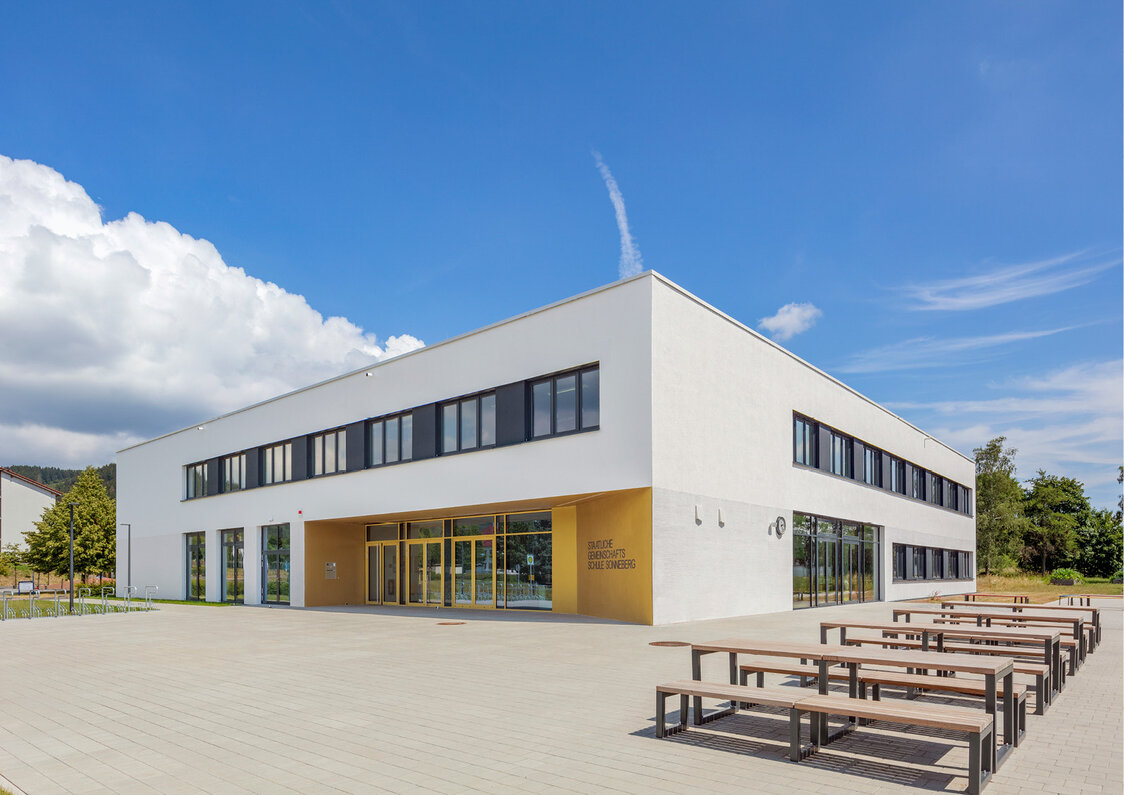

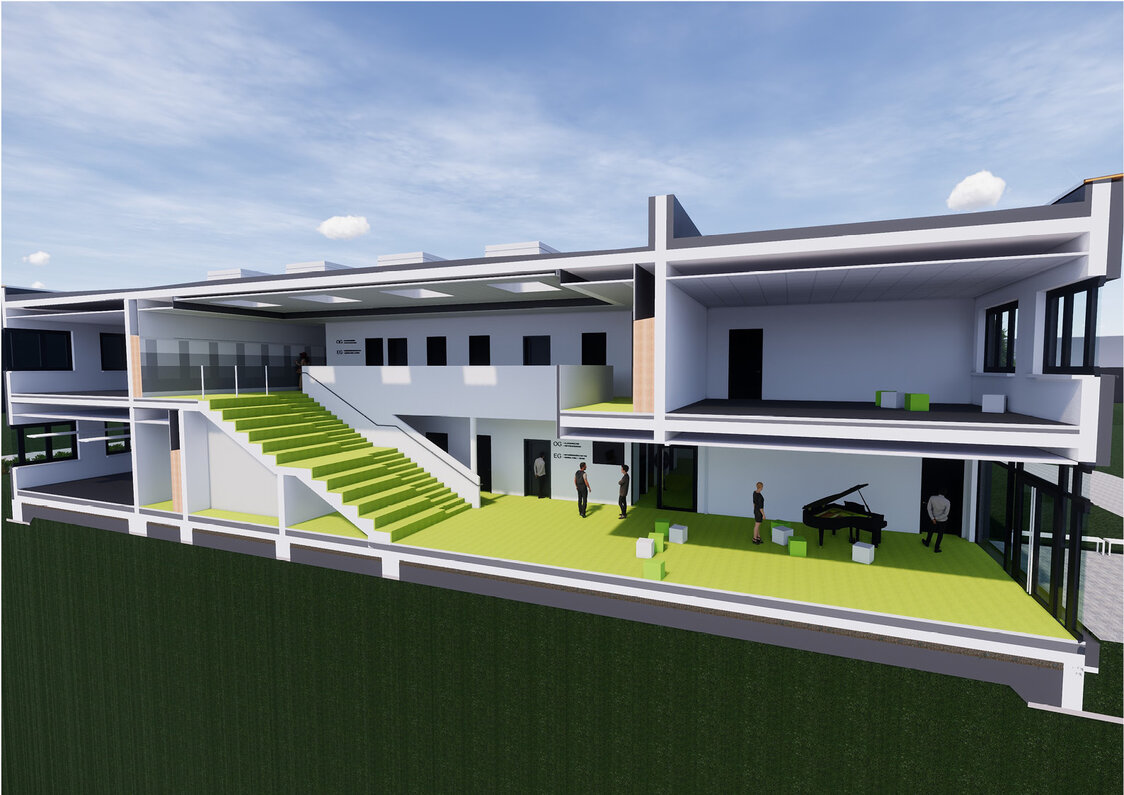

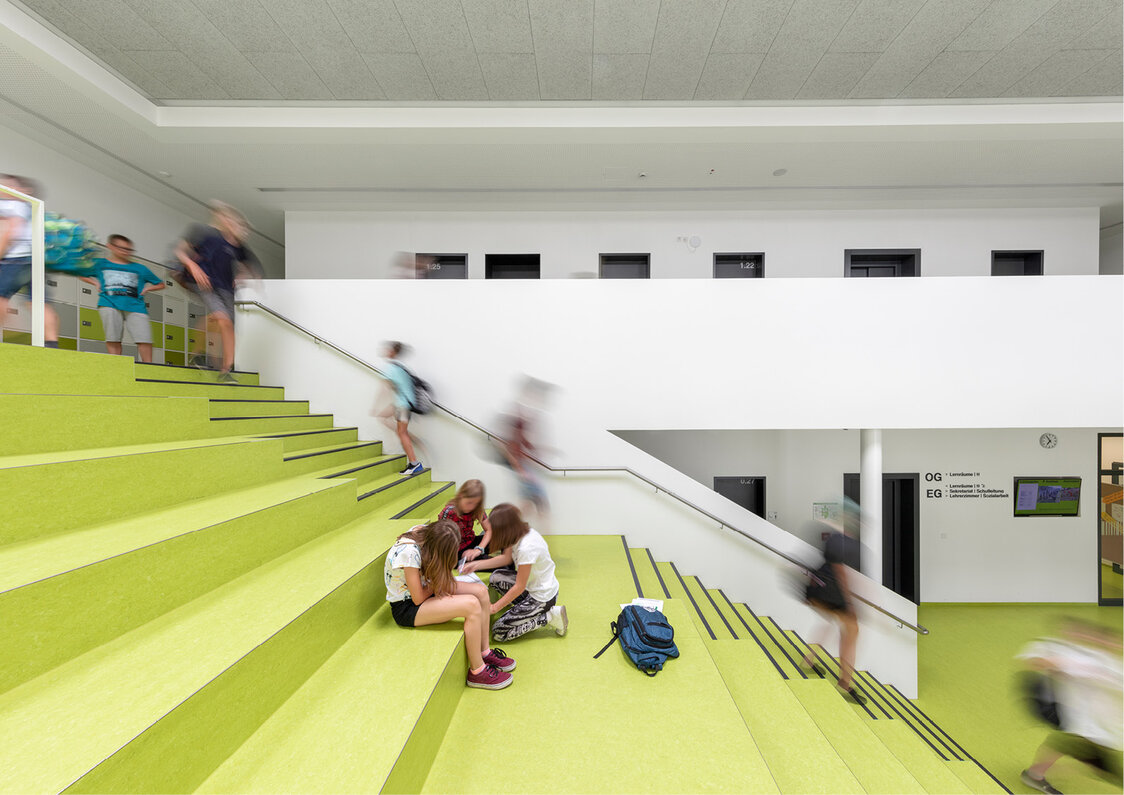

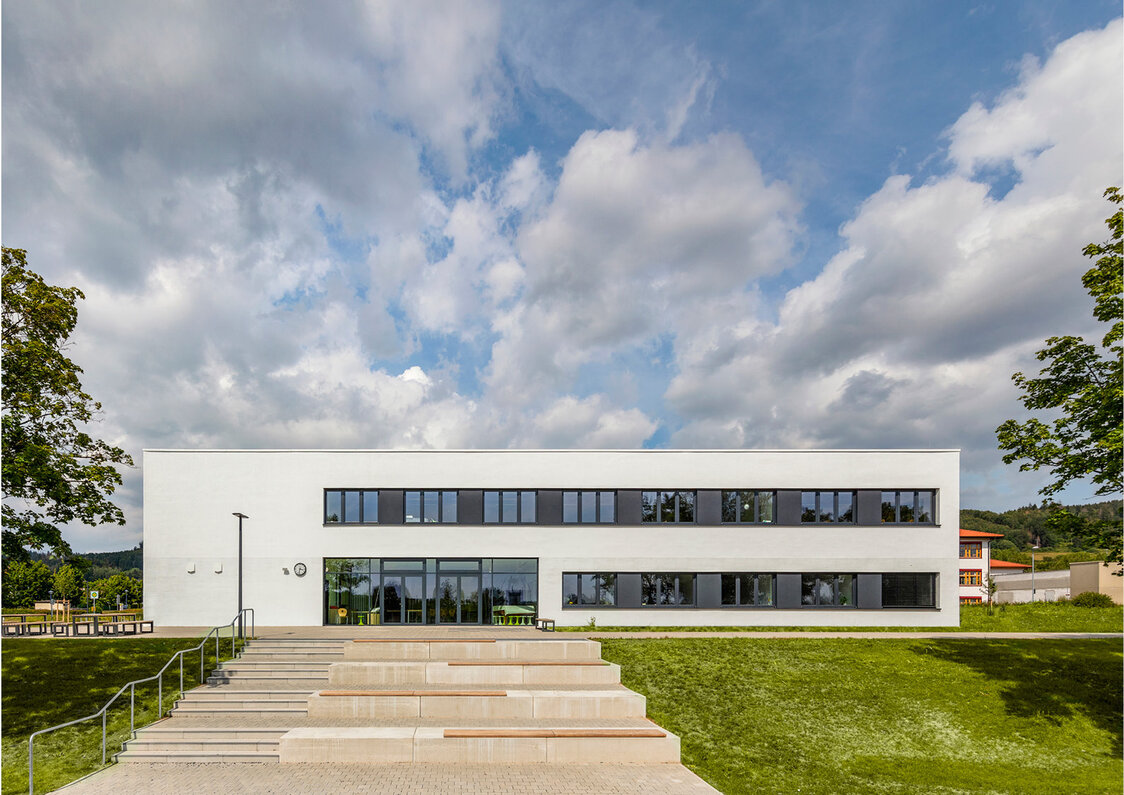

Der Neubau der Staatlichen Gemeinschaftsschule Sonneberg-Köppelsdorf wird als zweigeschossiges Gebäude mit der Grundrissfläche ca. 35,2 x 37,7 m ausgeführt. Das Gebäude ist nicht unterkellert und verfügt über ein Flachdach. Neben den Räumen für Unterricht sowie dem Lehrer-und Verwaltungsbereich, verfügt das Objekt über ein großzügiges Atrium mit Eingangshalle und einen Sitzstufenbereich neben der Haupttreppe vom Erdgeschoss ins Obergeschoss.
Baukonstruktion:

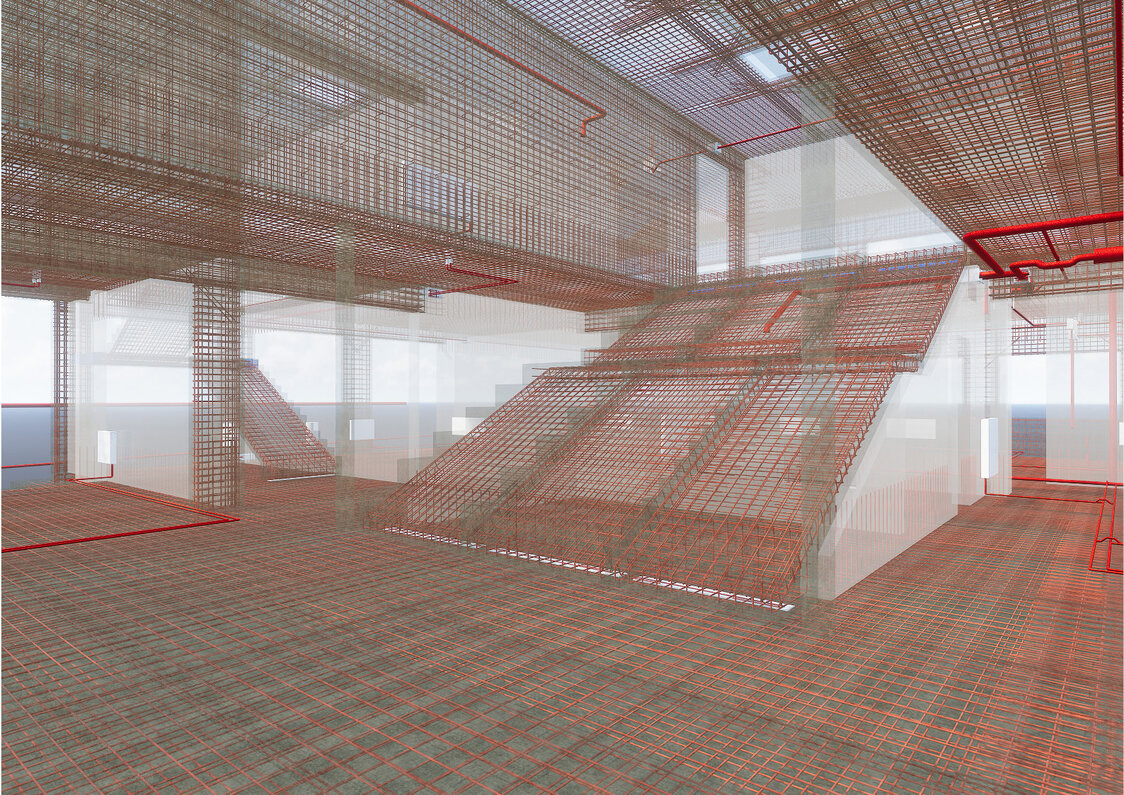

Das Gebäude ist als Massivkonstruktion aus Stahlbetondecken auf Stahlbetonwänden und Stahlbetonstützen konzipiert. Die Stahlbetonwände bestehen überwiegend aus sogenannten Halbfertigteilwänden mit Kernbeton. Die Treppen der Nebentreppenhäuser sind als Vollfertigteile ausgeführt.
Gebäudeaussteifung:
Die Gebäudeaussteifung wurde nachgewiesen und erfolgt über die massiven Stahlbetonwände sowie Treppenhauskerne.
Gründung:
Die Gründung der Gebäude erfolgt als Flachgründung durch Streifen- und Einzelfundamente. Es ist eine Bodenverbesserung durch Rüttelstopfsäulen erforderlich.
Tragwerksplanerische Besonderheiten:

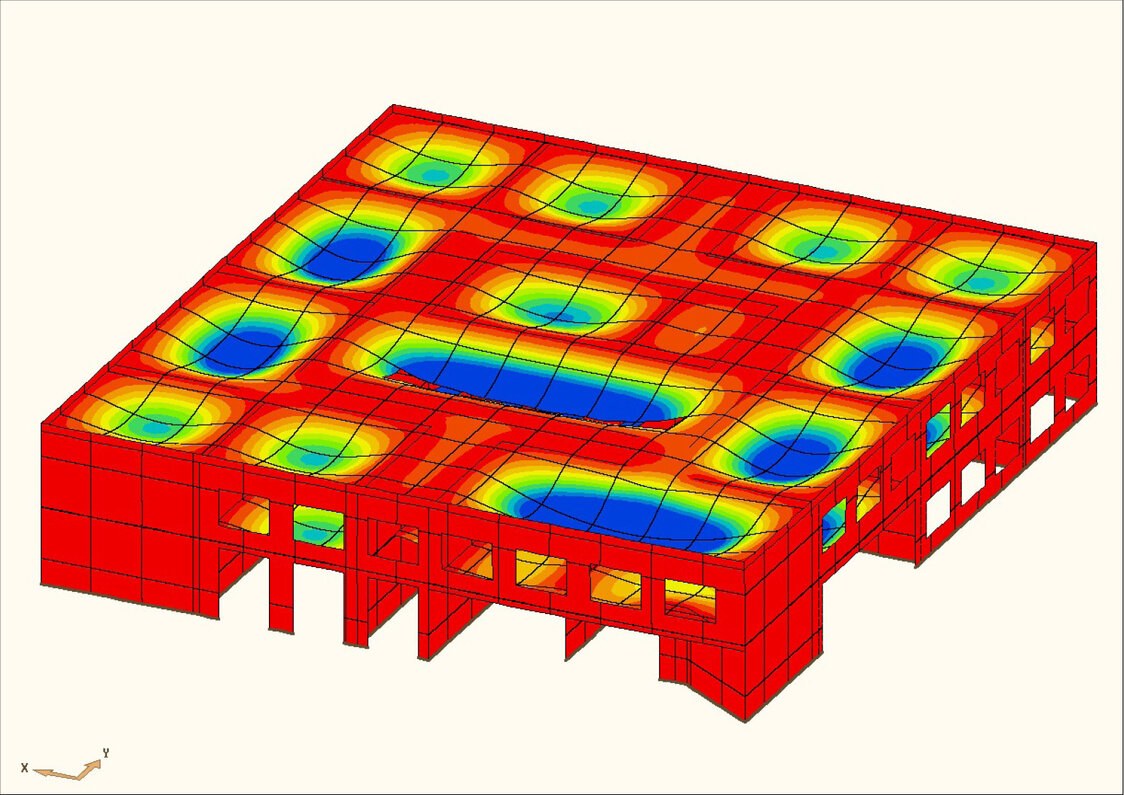

Weitgespannte Decken mit Begrenzung des Durchhangs durch Bauteilüberhöhung. Wandartige Träger im Obergeschoss im Gebäudequadrant des Eingangsbereichs, teilweise als Kragsystem. Bodenverbesserung durch Rüttelstopfsäulen.
