Tannenbergschule Seeheim-Jugenheim Tannenbergschule Seeheim-Jugenheim Tannenbergschule Seeheim-Jugenheim

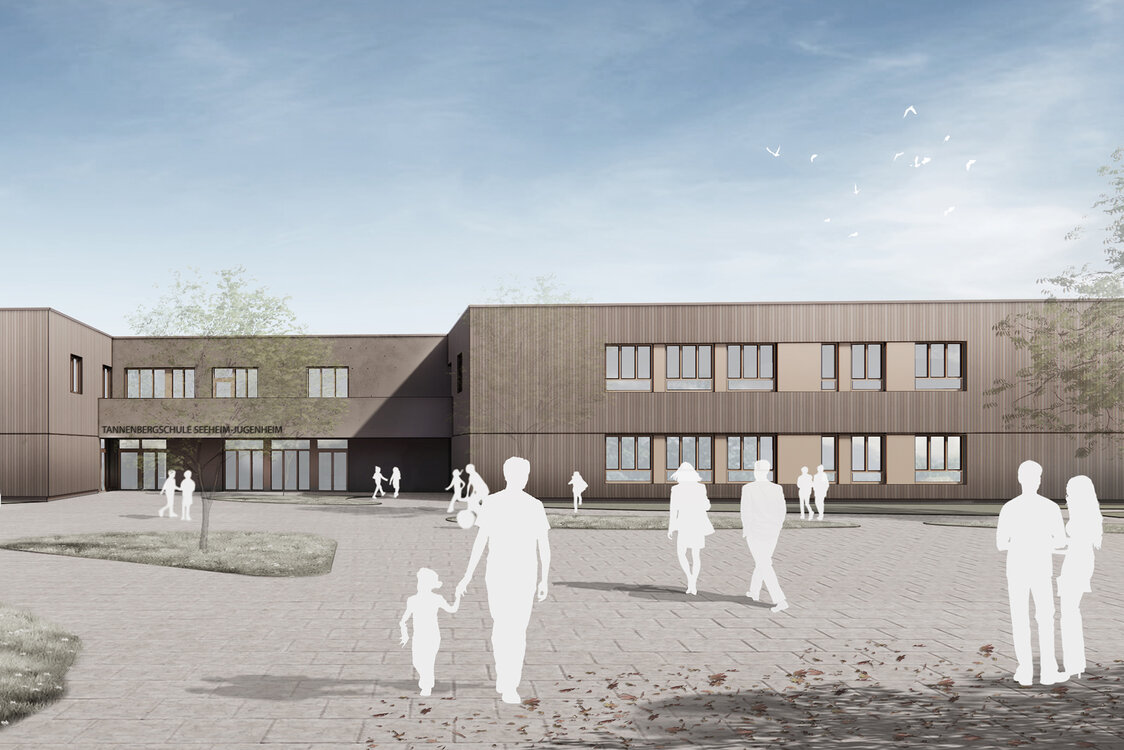

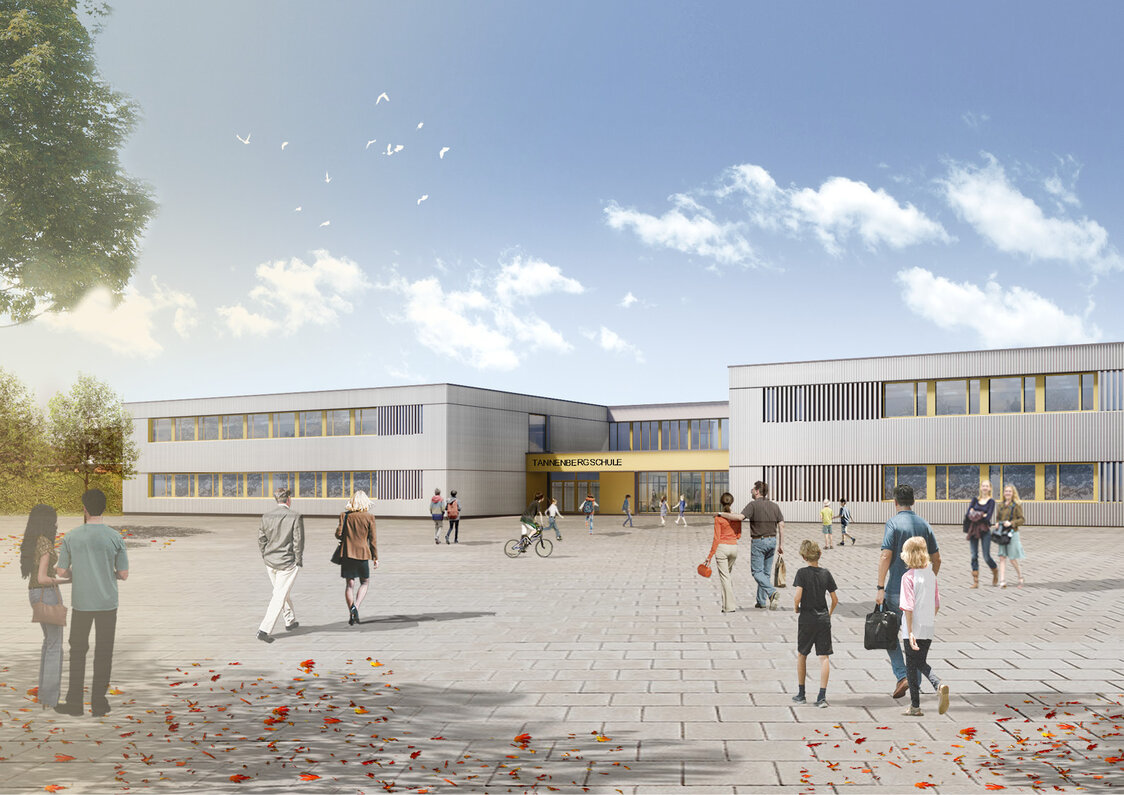

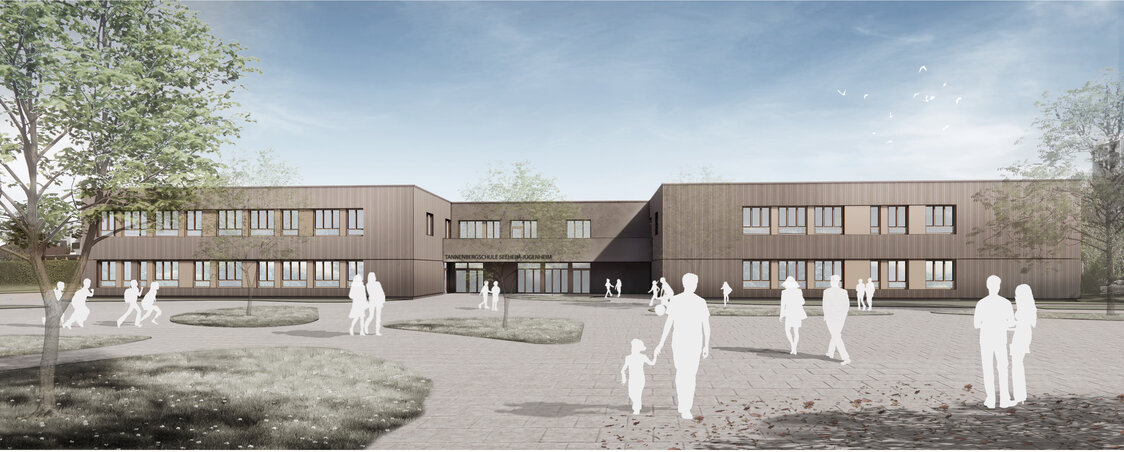

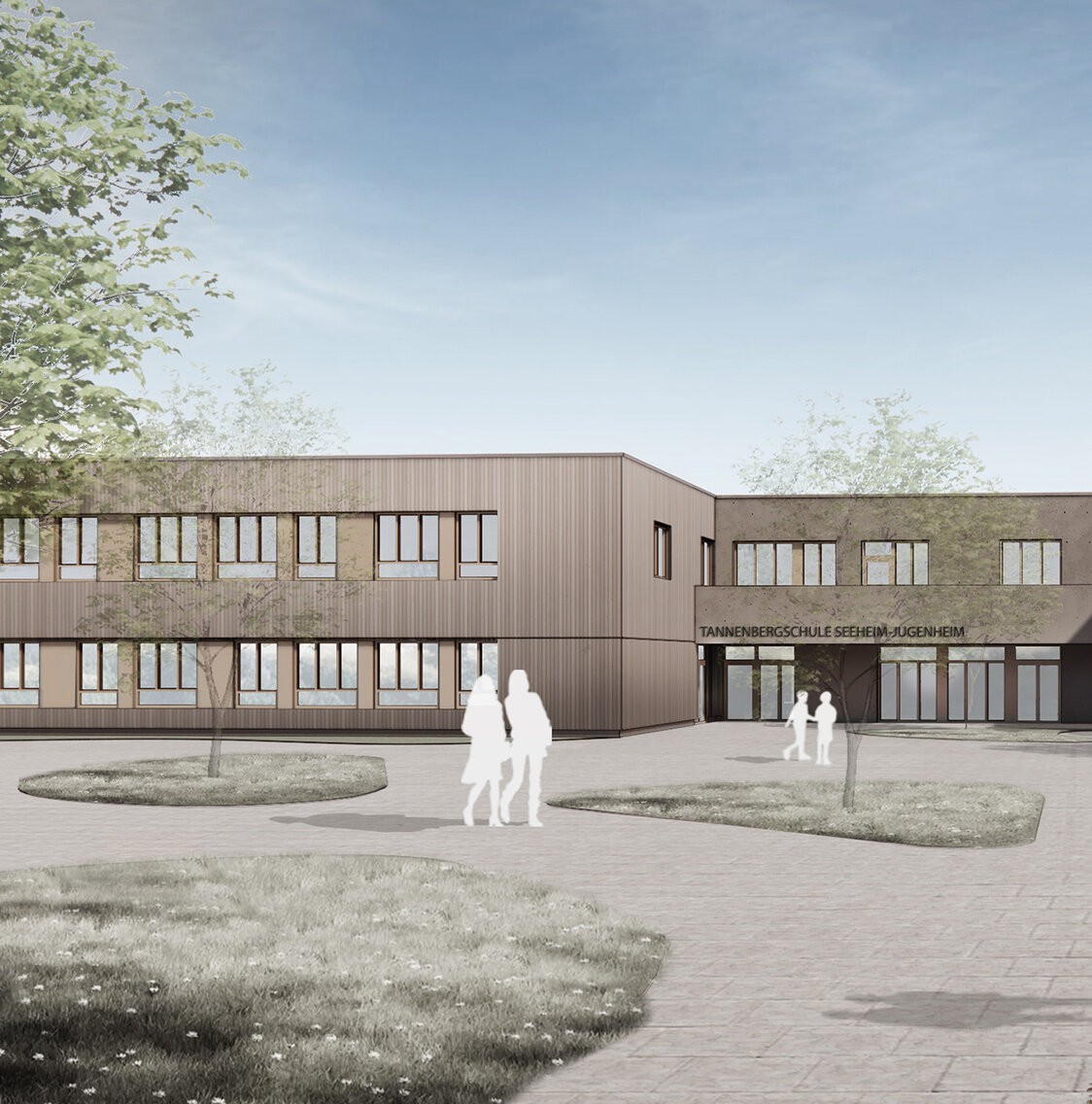

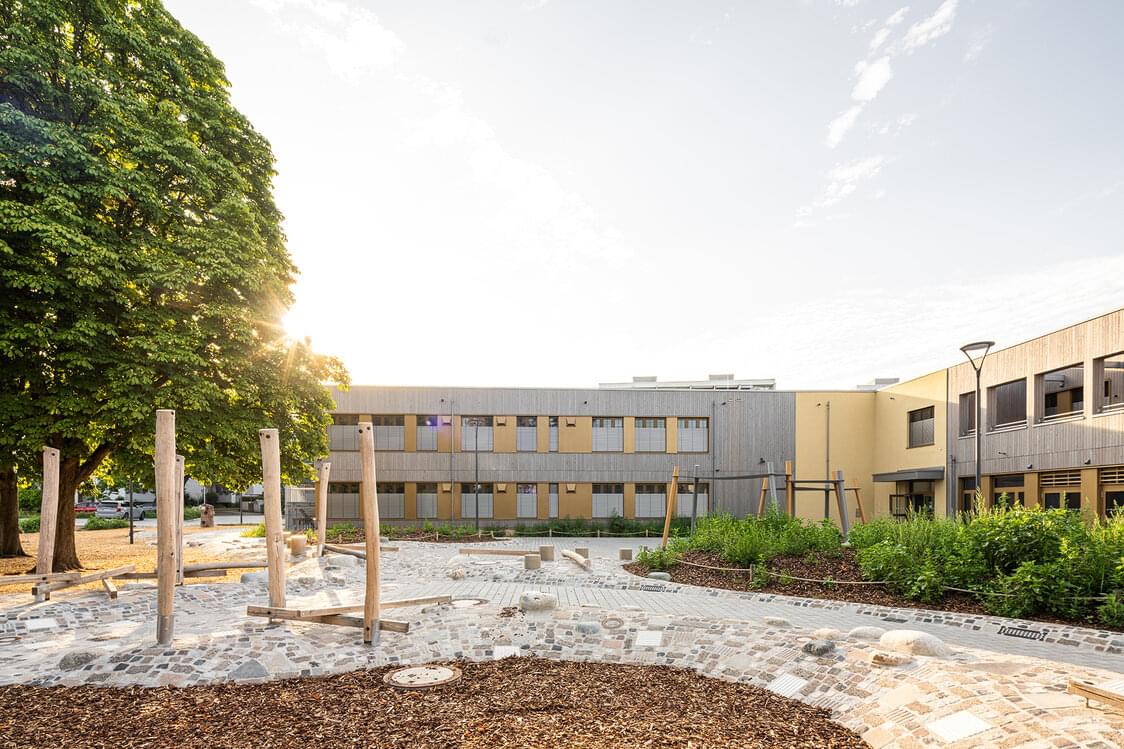

Neubau einer 4-zügigen Grundschule in Holzmodulbauweise

Daten & Fakten

Fachbereiche:

Tragwerksplanung, Objektüberwachung, Sanitär | Wärme | Kälte | Klima, Elektro + Datentechnik, Mess- + Steuer- + Regeltechnik, Energiedesign, Architektur

Auftraggeber:

Kreisausschuss des Landkreises Darmstadt-Dieburg

Projektbeschreibung

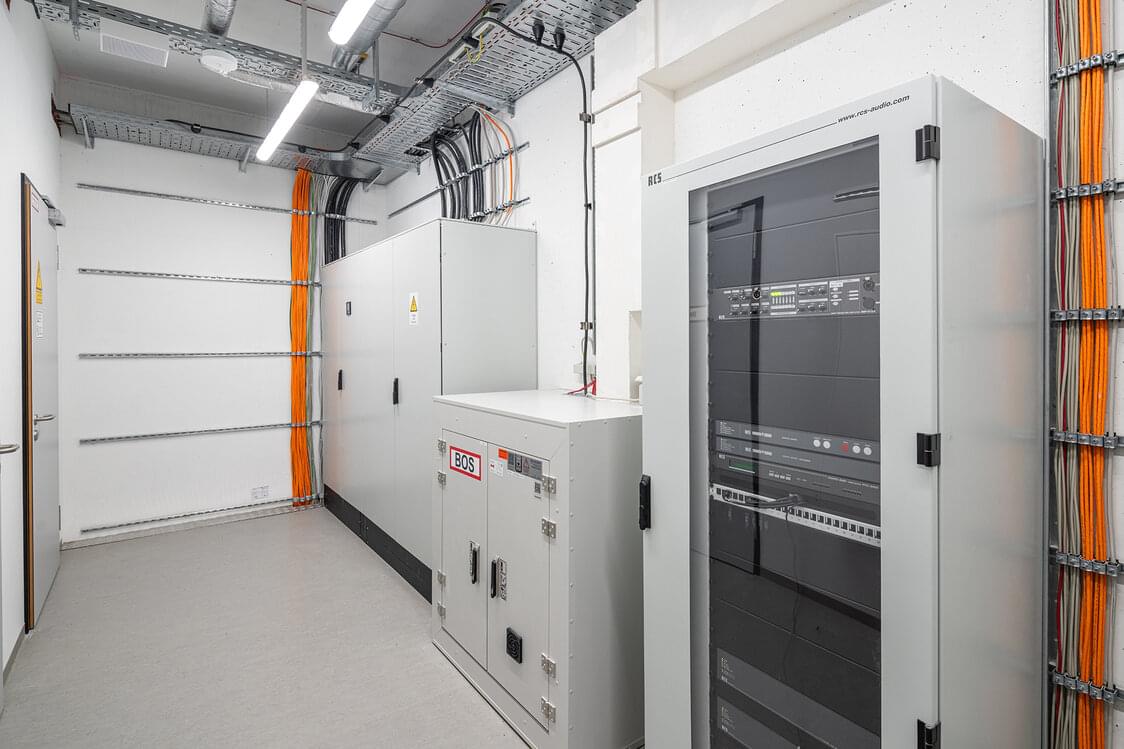

Niederspannungshauptverteiler und Unterverteiler:

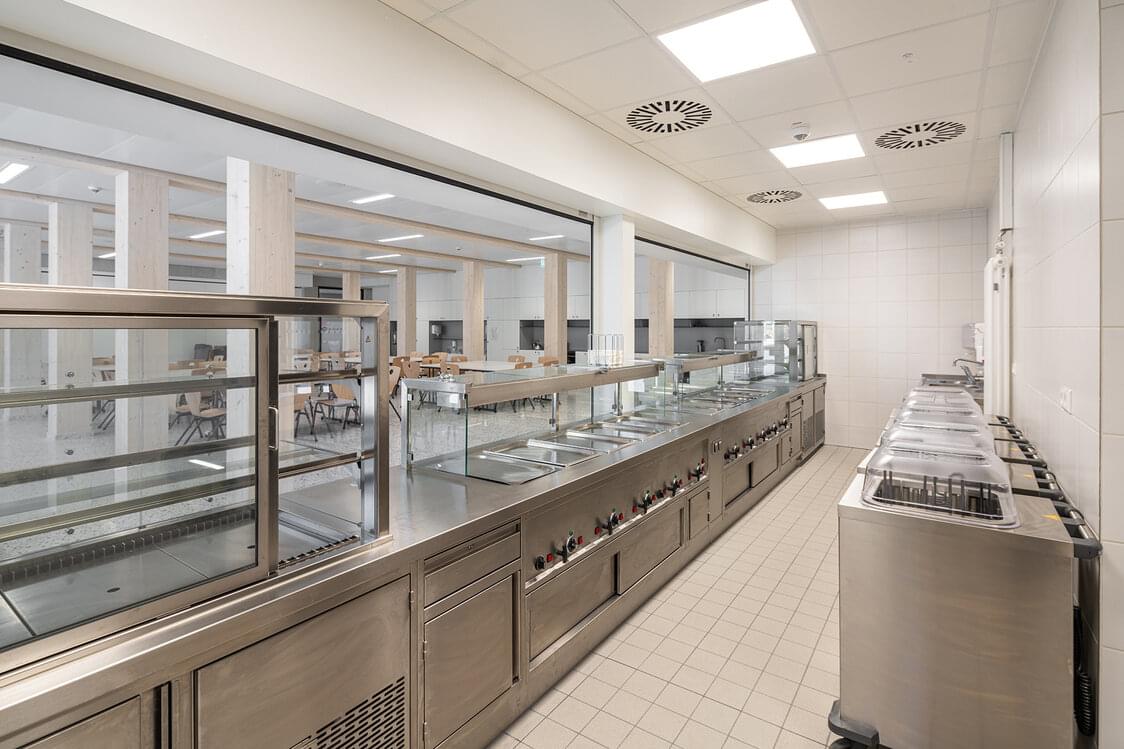

Der Neubau erhält eine NSHV mit Energiemanagement in einem separatem Technikraum. Des Weiteren ist das Gebäude in sechs Unterverteilerbereiche aufgeteilt. Der Küchenbereich bekommt einen extra Unterverteiler. Hier befinden sich in jedem Cluster Technikräume, in welchen sich jeweils die Unterverteiler für das zugehörige Cluster befinden. Das Aktionszentrum wird in jedem Stockwerk von einem dieser Unterverteiler mitversorgt.


Verlegesysteme und Installation:

Die Versorgung der einzelnen Räume wird über Kabeltrassen in den Zwischendecken realisiert. Die Kabelführung zwischen den Geschossen erfolgt über Steigrassen, für welche Kabel-Steigleitern verwendet werden.

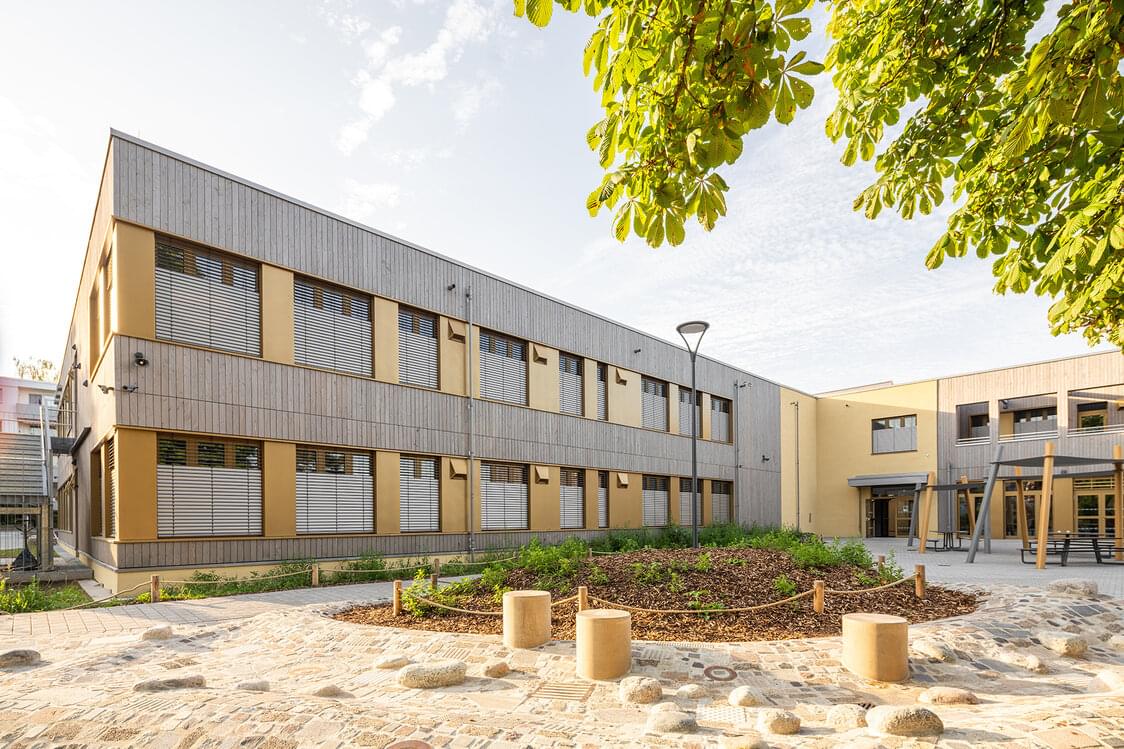

Jalousieanlage:

Auf dem Dach der Schule befindet sich eine Wetterstation, welche die Windgeschwindigkeit, Sonneneinstrahlung inklusive Himmelsrichtungen, Temperatur und Niederschlag misst. Hiermit ist eine automatische Steuerung der Jalousieanlage gegeben. In bestimmten Räumen sind zusätzlich Jalousietaster installiert, um unabhängig von der Automatik die Jalousie auf- bzw. abzufahren.

Die Jalousieanlage ist in das KNX-System mit eingebunden.

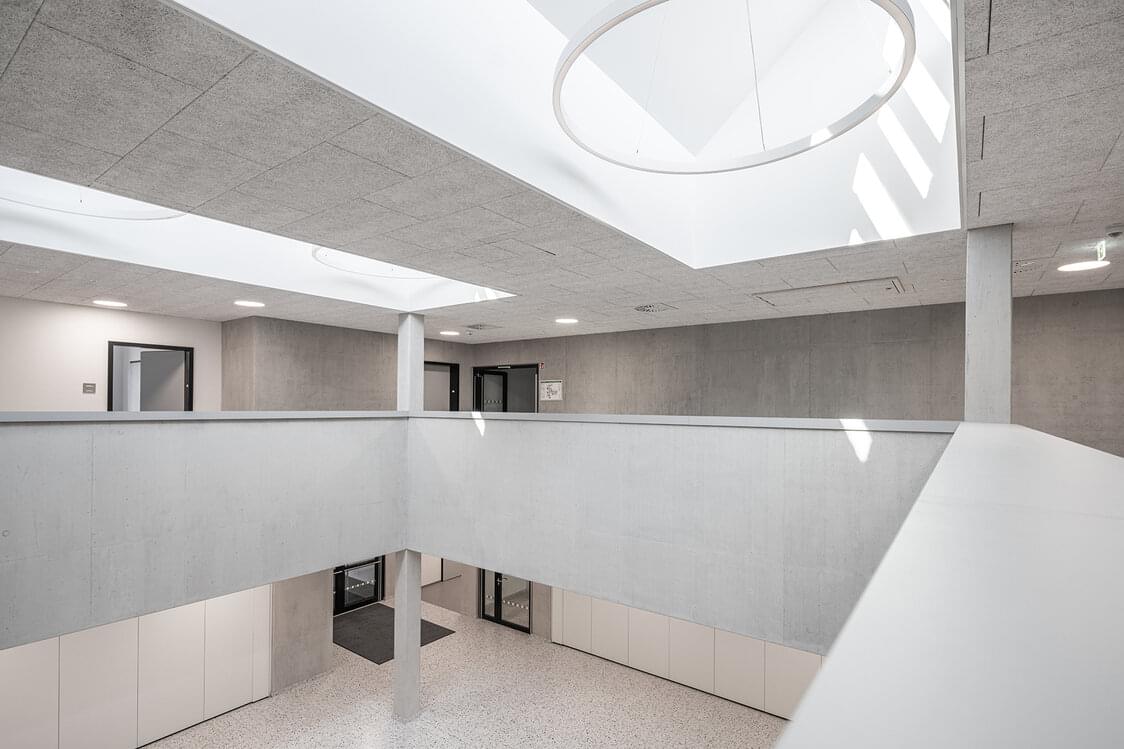

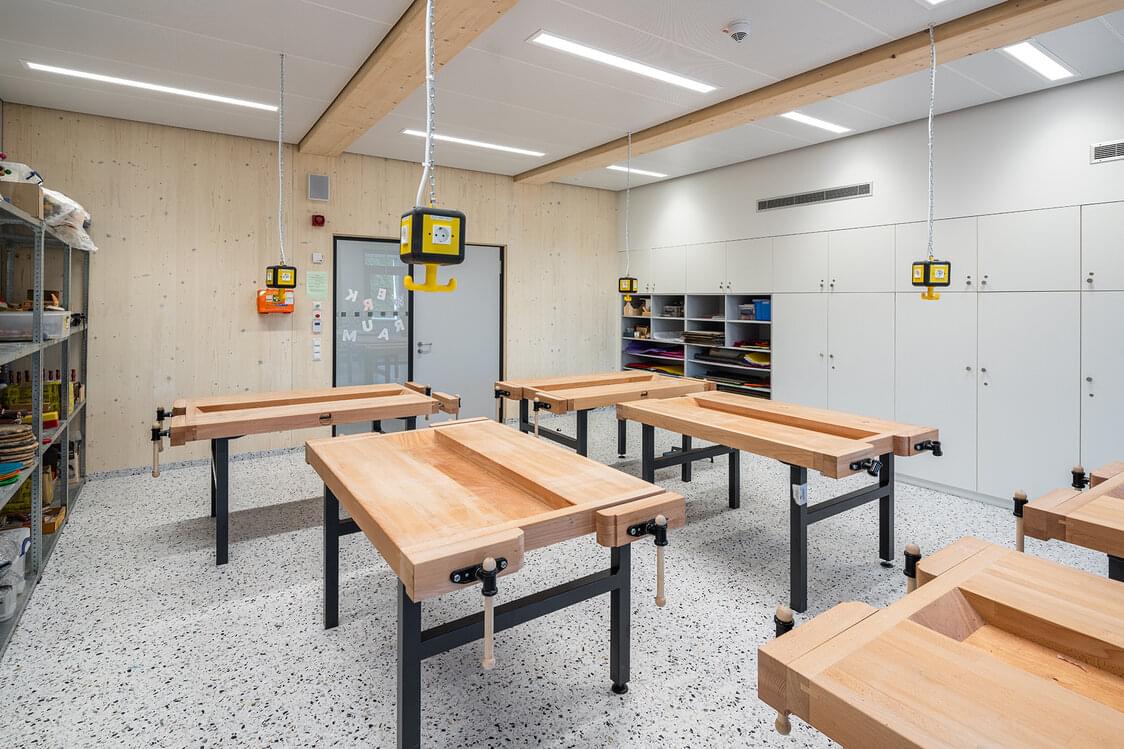

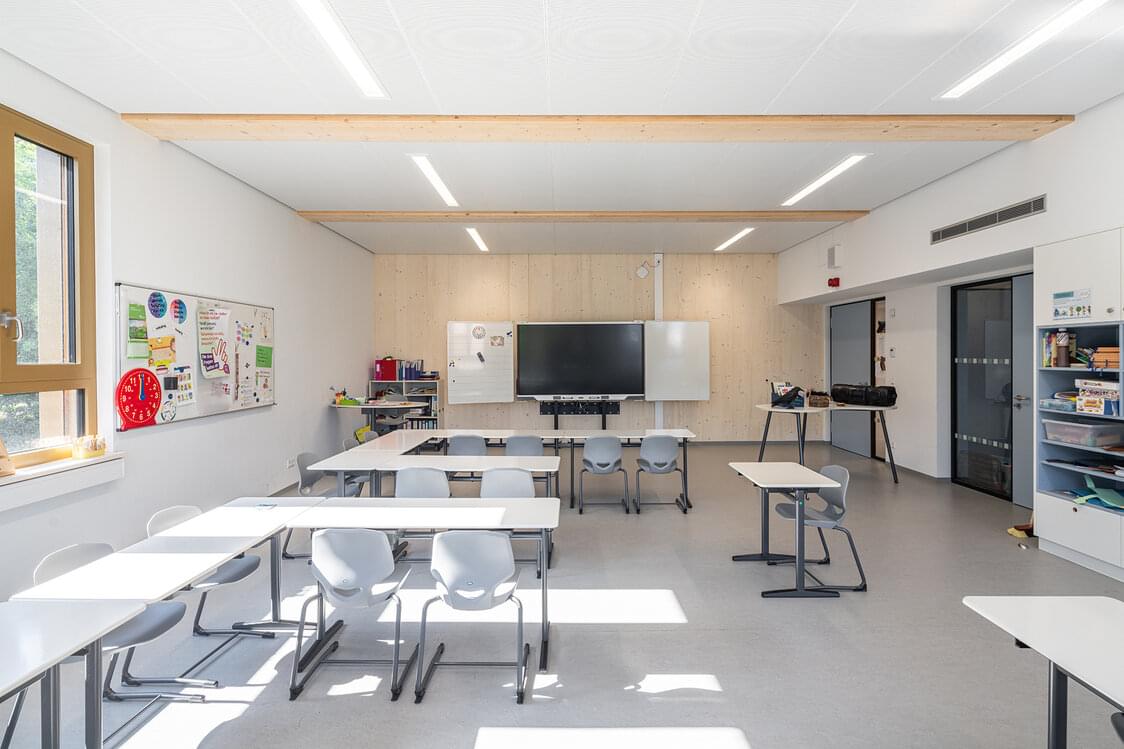

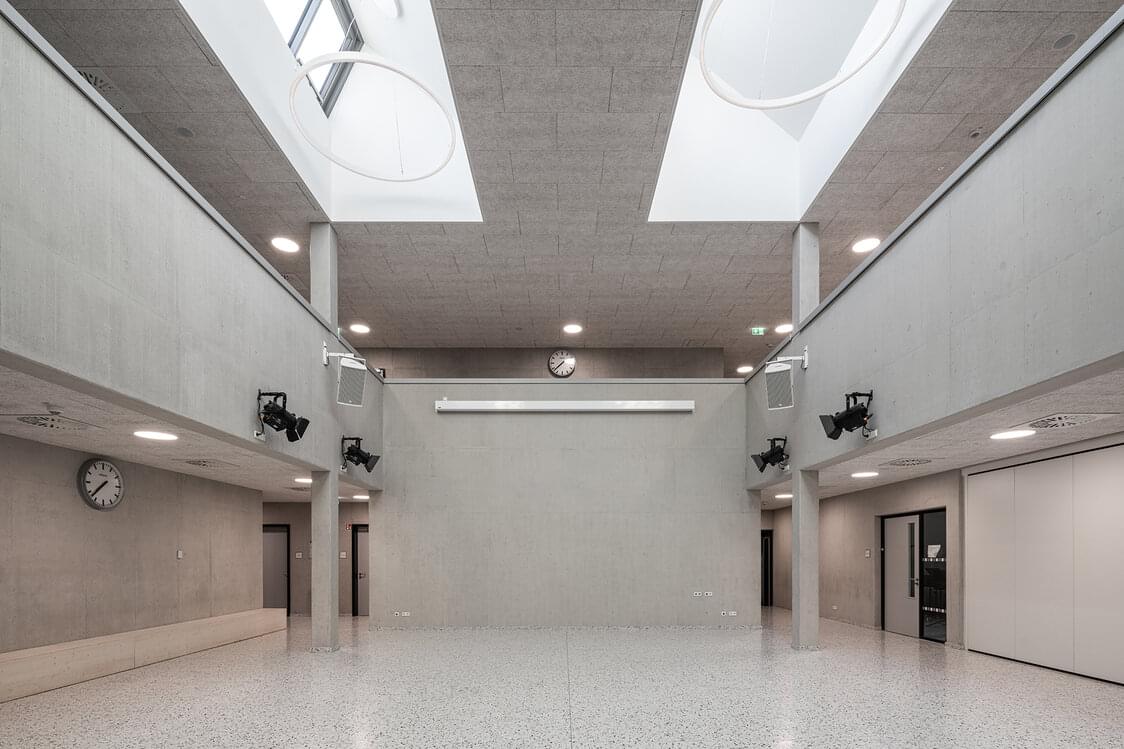

Beleuchtungstechnik:

Die Beleuchtung wird in LED-Technik ausgeführt.

Je nach Deckenbeschaffenheit in den Räumen werden Einbauleuchten, Pendelleuchten bzw. Anbauleuchten verwendet. Die Anzahl der benötigten Leuchten in den Räumen sind individuell für jeden Raum berechnet.

Teilweise wird die Beleuchtung über ein KNX-System gesteuert.


Erdung und Blitzschutz:

Das Gebäude erhält ein Erdungs- und Blitzschutzsystem der Klasse III.


Sicherheitsbeleuchtung:

Die Flucht- und Rettungswege sowie Technik und fensterlose Räume sind mit Sicherheitsbeleuchtung ausgestattet. Die Versorgung der Sicherheitsleuchten ist über ein zentrales Batteriesystem realisiert.
