Bürogebäude SAP Walldorf und St. Leon RotBürogebäude SAP Walldorf und St. Leon RotBürogebäude SAP Walldorf und St. Leon Rot

Neubau von 2 Bürogebäuden in Modulbauweise

Daten & Fakten

Fachbereiche:

Tragwerksplanung, Objektüberwachung, Sanitär | Wärme | Kälte | Klima, Elektro + Datentechnik, Mess- + Steuer- + Regeltechnik, Energiedesign, Landschaftsarchitektur, Architektur

Auftraggeber:

ADK Modulraum GmbH

Projektbeschreibung

Allgemeine Beschreibung:

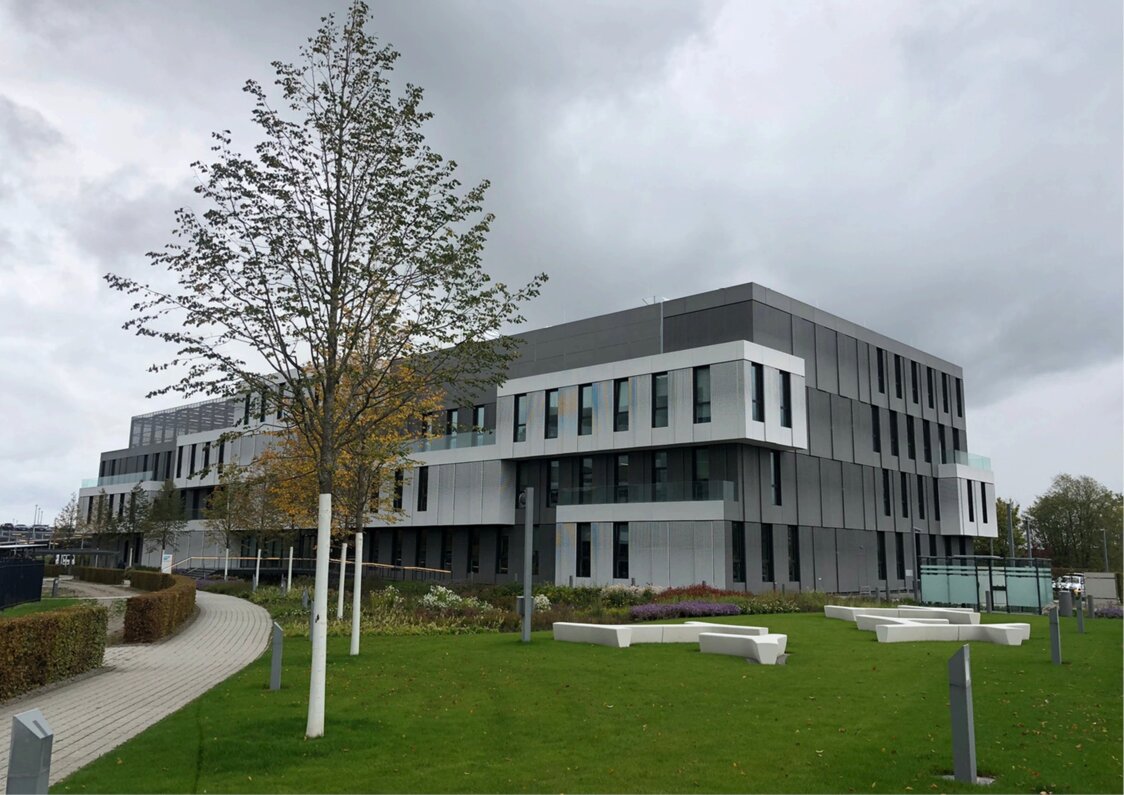

Das Verwaltungsgebäude der SAP SE im Industriegebiet von St. Leon-Rot auf einem Grundstück an der Ecke Porschestraße / SAP-Allee wird als viergeschossiger Modulbaus errichtet. Die Modulanlage ist teilunterkellert.


Baukonstruktion:

Die Einzelmodule haben einen umlaufenden Bodenrahmen. Über die integrierten Stützen im Moduleckbereich und z.T. über zusätzliche Stützen an den Modullängsseiten werden konzentrierte Lasten in die Gründung eingeleitet. Das Kellergeschoss und der Treppenabgang werden als monolithische Stahlbetonkonstruktion vorgesehen, die Gründung erfolgt ebenfalls als gebettete Bodenplatte. Für die Bodenplatten des KG wird ein Bodenplattenüberstand von 20cm berücksichtigt. Die Decke über KG wird als elastisch eingespannt in die Außenwände betrachtet, die Ausführung ist als Filigrandecke vorgesehen.


Gründung:

Die Gründungsebene des KG weist deutlich höhere Bettungsmoduli als die Bodenplatte des EG auf. Um Differenzsetzungen auszuschließen wird die Bodenplatte des EG über Rückbiegeanschlüsse gelenkig an das KG angeschlossen.


Gebäudeaussteifung:

Die Gebäudeaussteifung erfolgt über die Aktivierung der Rahmenfunktion der Stahl-Module sowie eine Einleitung der Horizontallasten in die aussteifenden Wandscheiben und Massivbauteile.


Tragwerksplanerische Besonderheiten:

Stahl-Modul-Konstruktion, Teilunterkellerung
