Allgemeine Beschreibung:

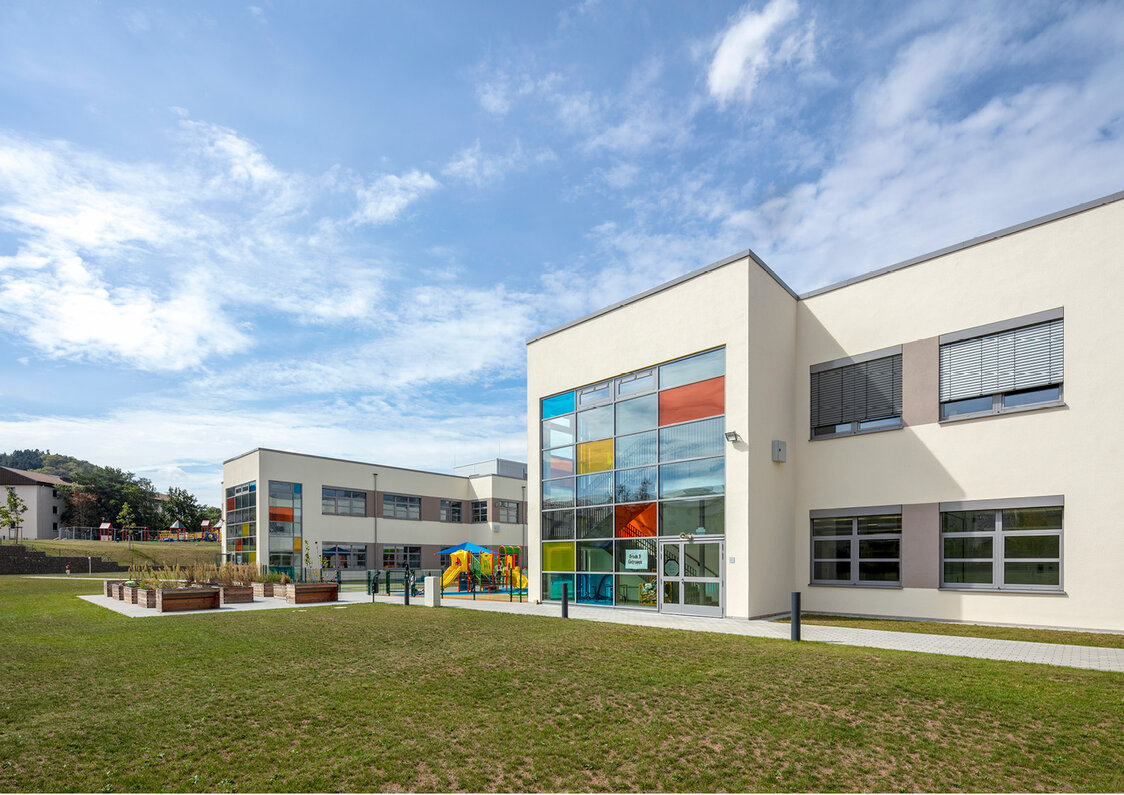

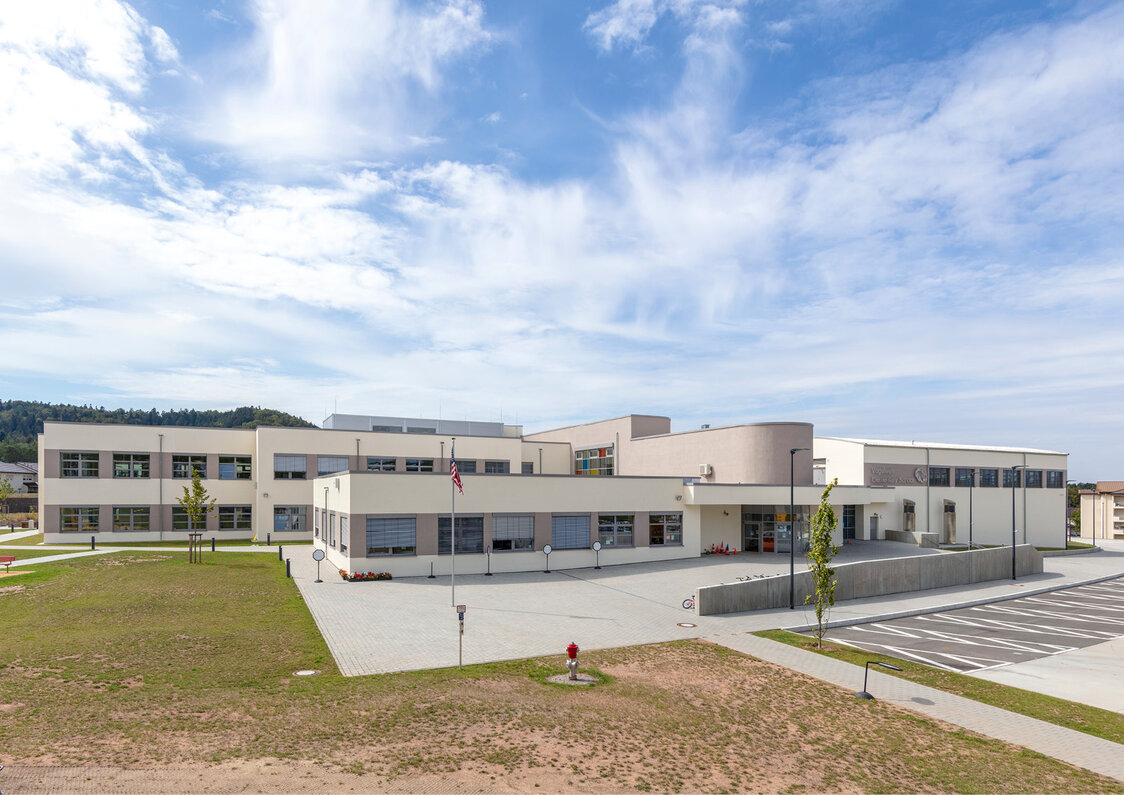

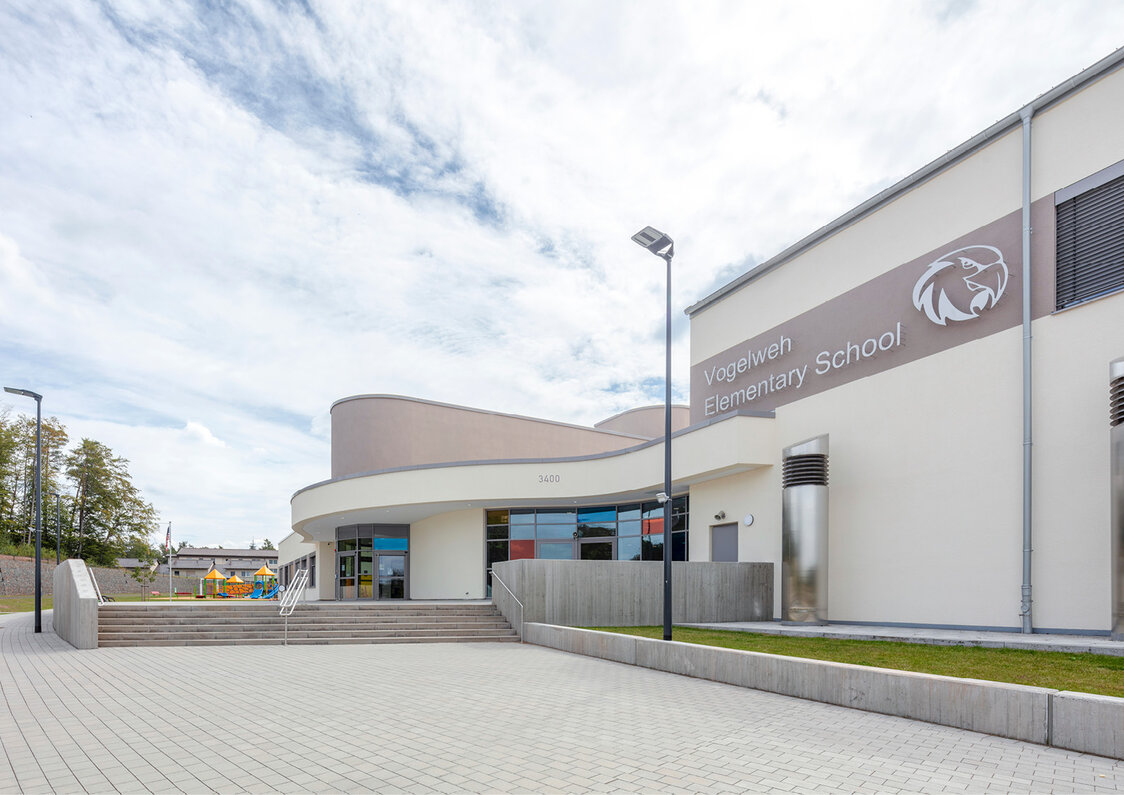

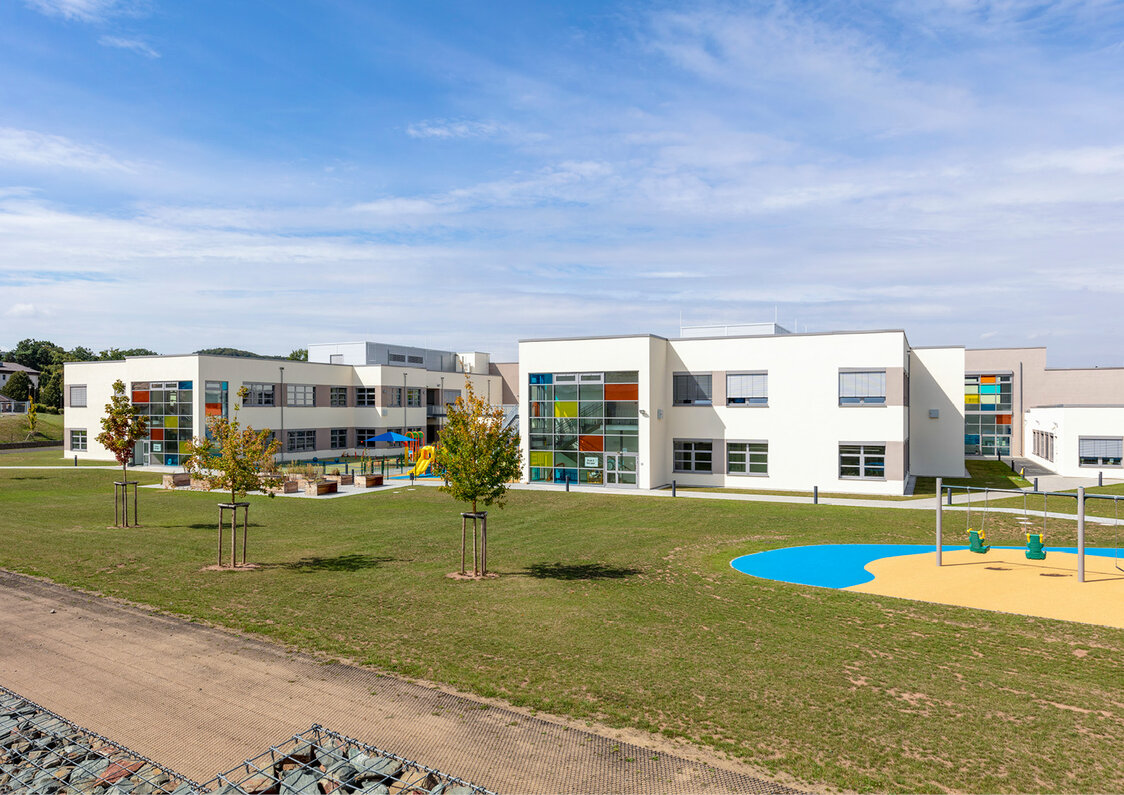

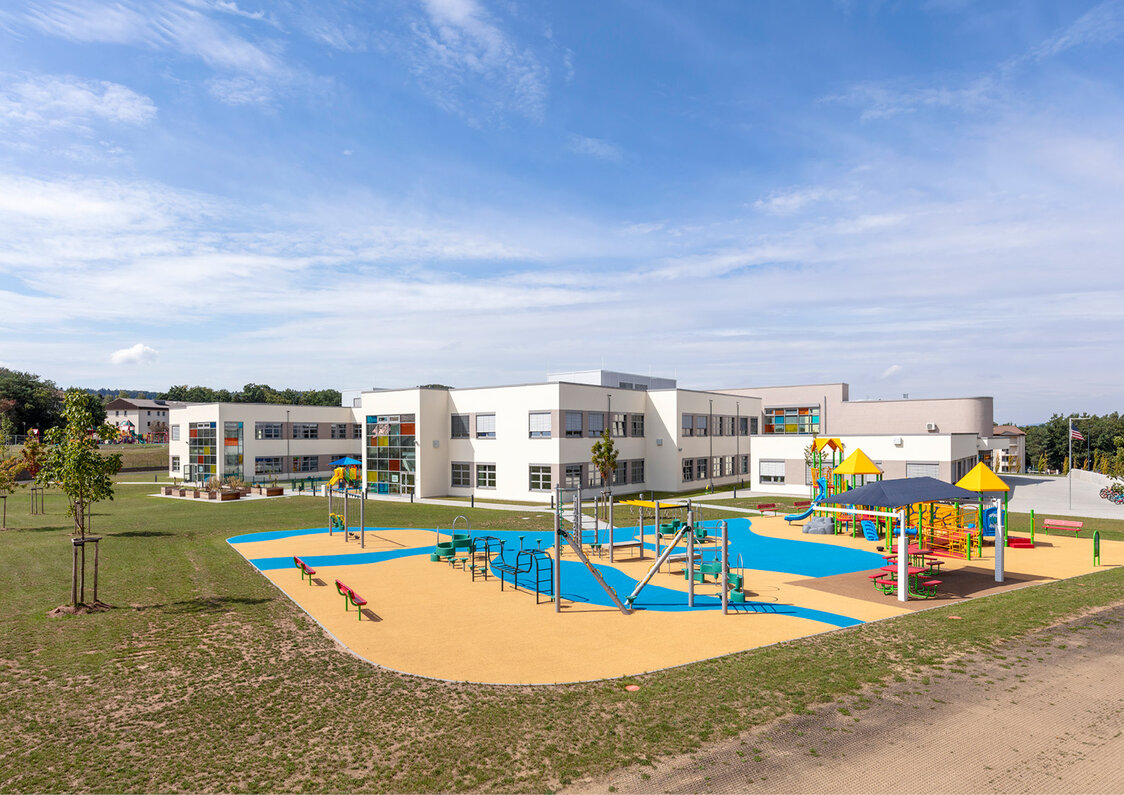

Die Elementary School Vogelweh in Kaiserslautern besteht aus vier zweigeschossigen Unterrichtsgebäuden mit einer Traufhöhe von ca. 9 m und Abmessungen von jeweils ca. 31 x 52 m sowie einem eingeschossigen hallenähnlichen Gebäudeteil mit einer Traufhöhe von ca. 12 m und einer Abmessung von ca. 32 x 101 m, der als Aula mit Bühne und Galerie die vier Gebäudeteile verbindet. Das Gesamtgebäude erstreckt sich über eine Länge und Breite von 159 x 108 m.

LEED Zertifizierung Silber

Baukonstruktion:

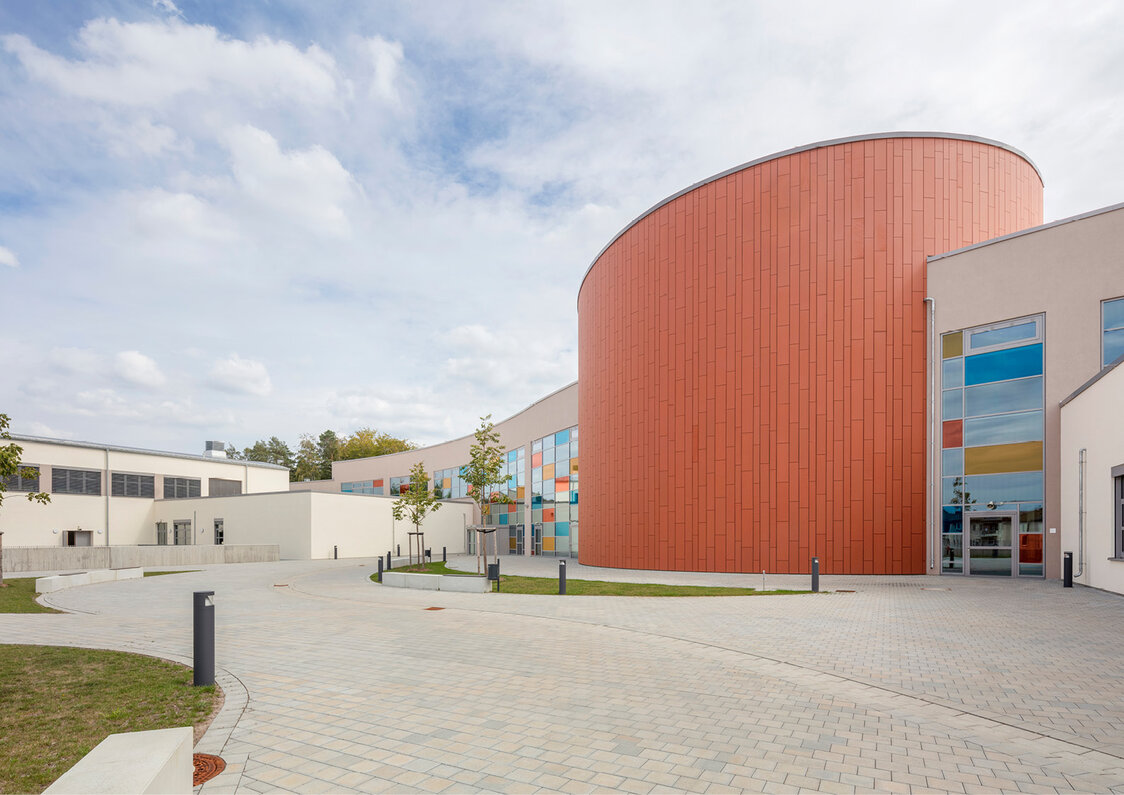

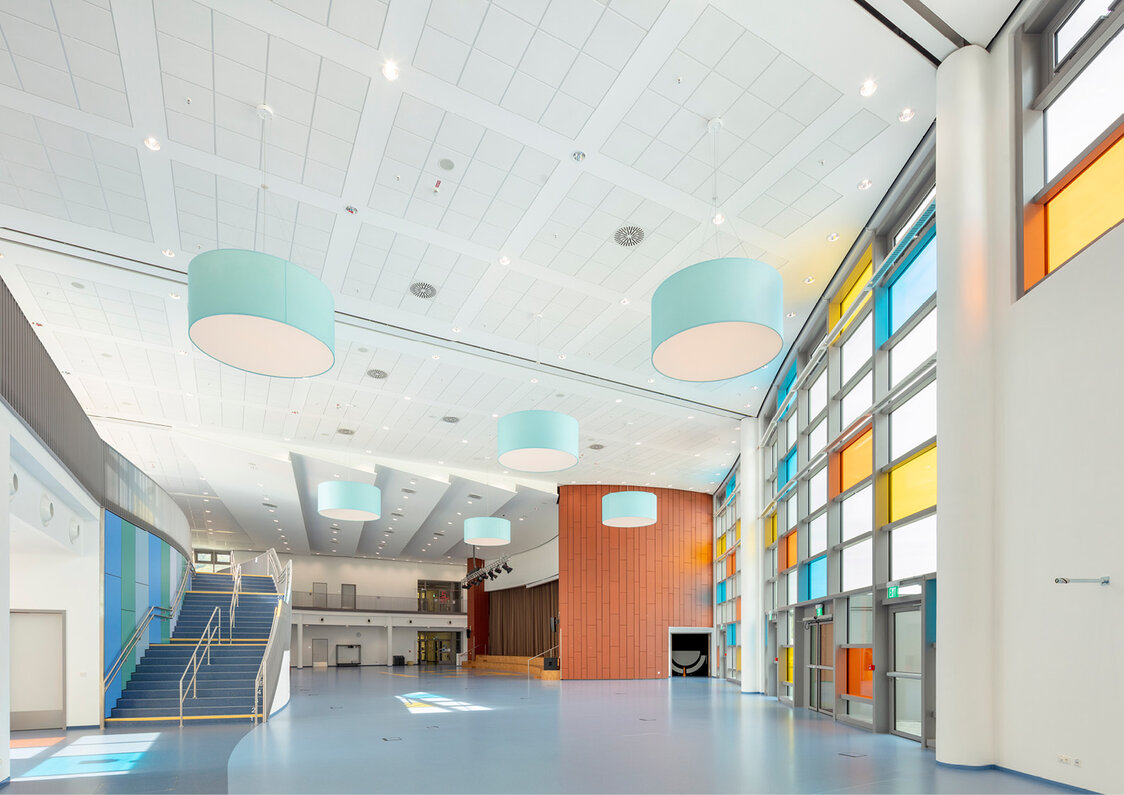

Das Gebäude wurde als Stahlbeton-Massivkonstruktion aus Stahlbetonflachdecken auf Stahlbetonstützen und Stahlbetonwänden konzipiert, als großräumige Dachkonstruktion wurde eine Stahlkonstruktion gewählt. Der hallenähnliche "Commons"-Bereich verfügt über einen runden Bühnenturm aus Stahlbeton, die weitgespannten Dachträger sind als Stahlfachwerkträger ausgebildet mit einer Stahlverbunddecke. Im Außenbereich sind zusätzliche Stahlkonstruktionen als Brücken bzw. Stege als Verbindung zwischen den Gebäudeteilen vorhanden.

Gründung:

Flachgründung mittels Streifen- und Einzelfundamenten, gebettete Bodenplatte.

Tragwerksplanerische Besonderheiten:

Weitgespannte Stahlfachwerkbinder mit Verbunddecke; schwierige Gebäudeaussteifung des hallenähnlichen Gebäudeteils über die Verbunddeckenscheibe in den runden Bühnenturm; große Stützenabstände bis 10 m bei den Flachdecken mit Rechteckvouten gegen Durchstanzen; Erdbebenlasten wurden nach amerikanischer Norm UFC 301 berücksichtigt.
