Neubau des Gymnasiums in Scheinfeld für 550 Schüler

Daten & Fakten

Fachbereiche:

Tragwerksplanung, Architektur, Innenarchitektur, Landschaftsarchitektur, Objektüberwachung, Sanitär | Wärme | Kälte | Klima, Elektro + Datentechnik, Nutzungsspezifische Anlagen, Mess- + Steuer- + Regeltechnik, Energiedesign

Auftraggeber:

Landkreis Neustadt a. d. Aisch-Bad Windsheim

Projektbeschreibung

Allgemeine Beschreibung:

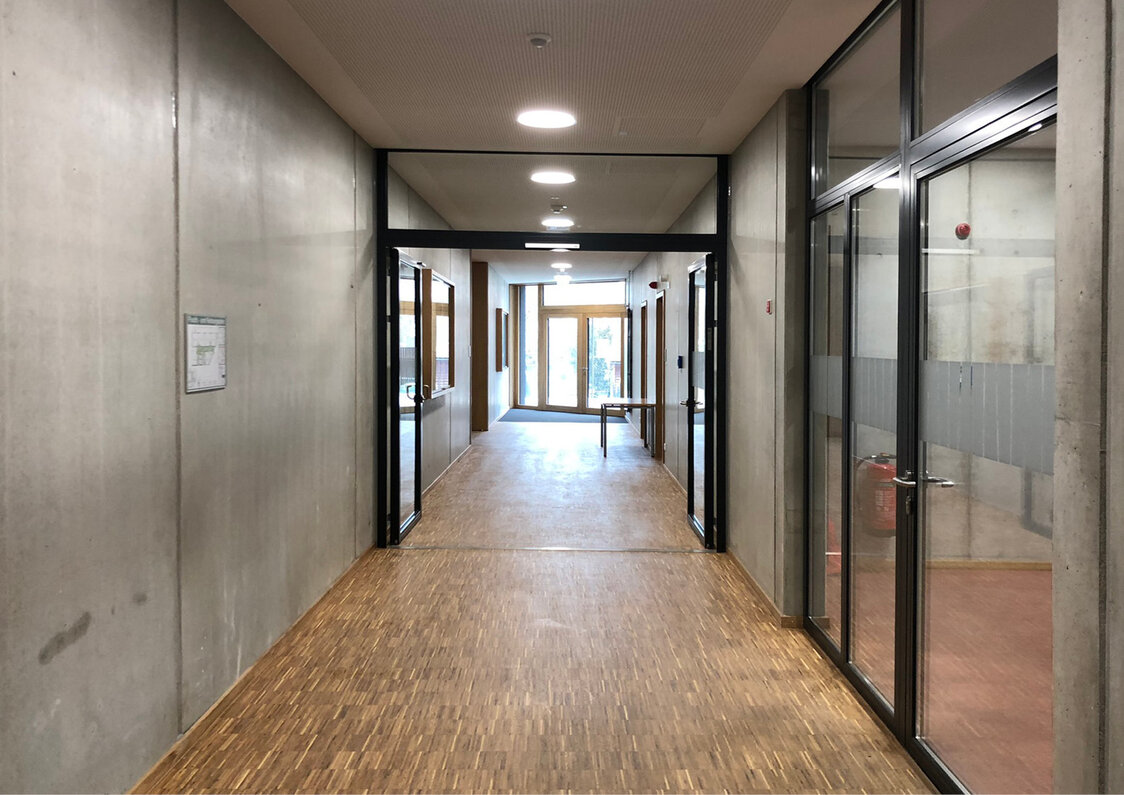

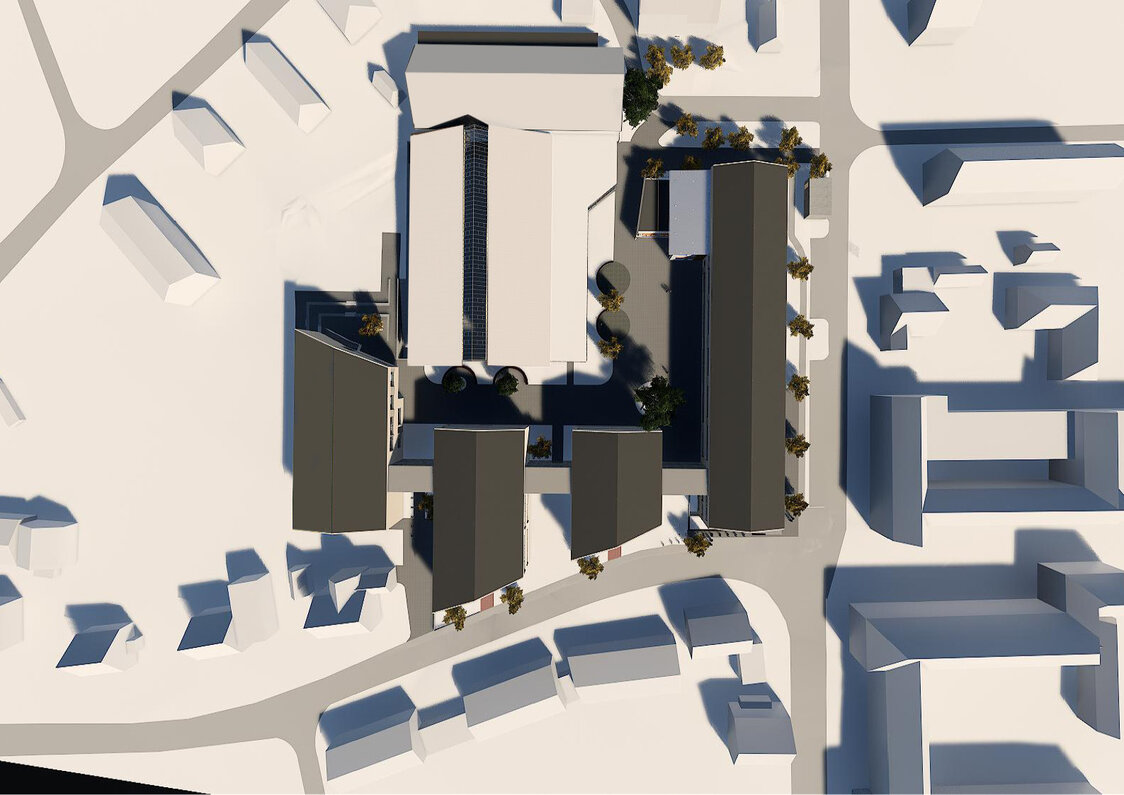

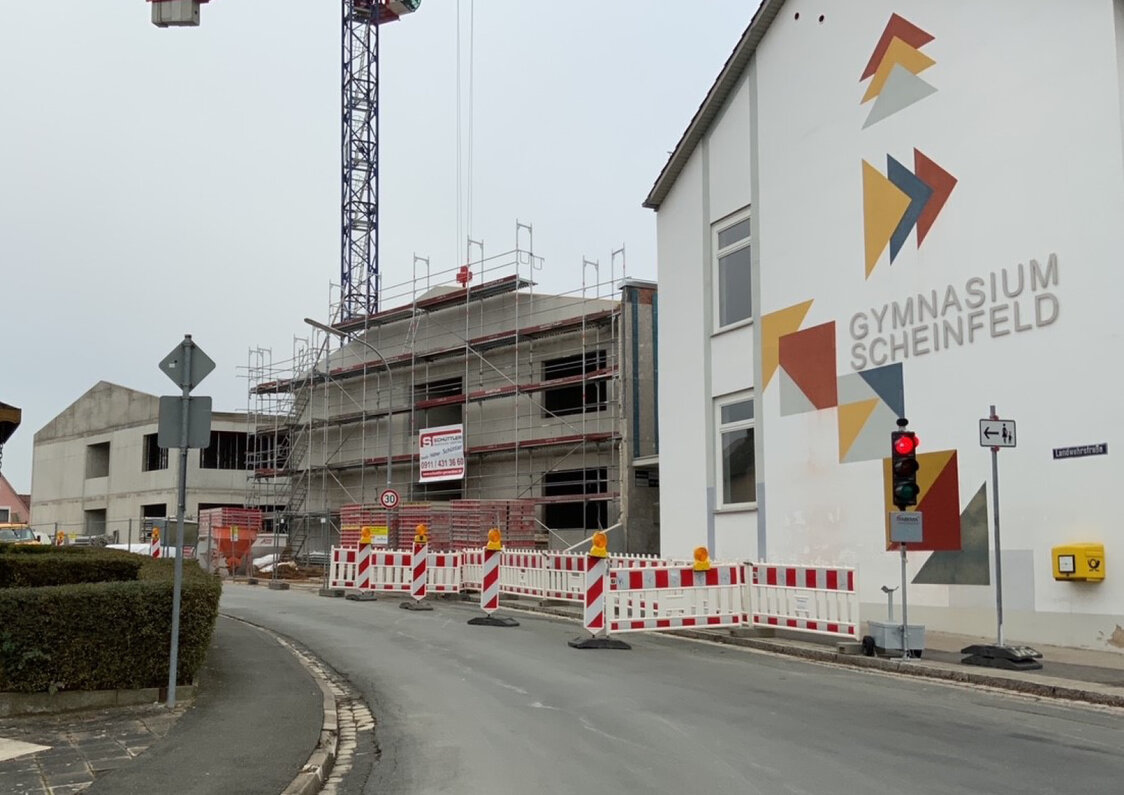

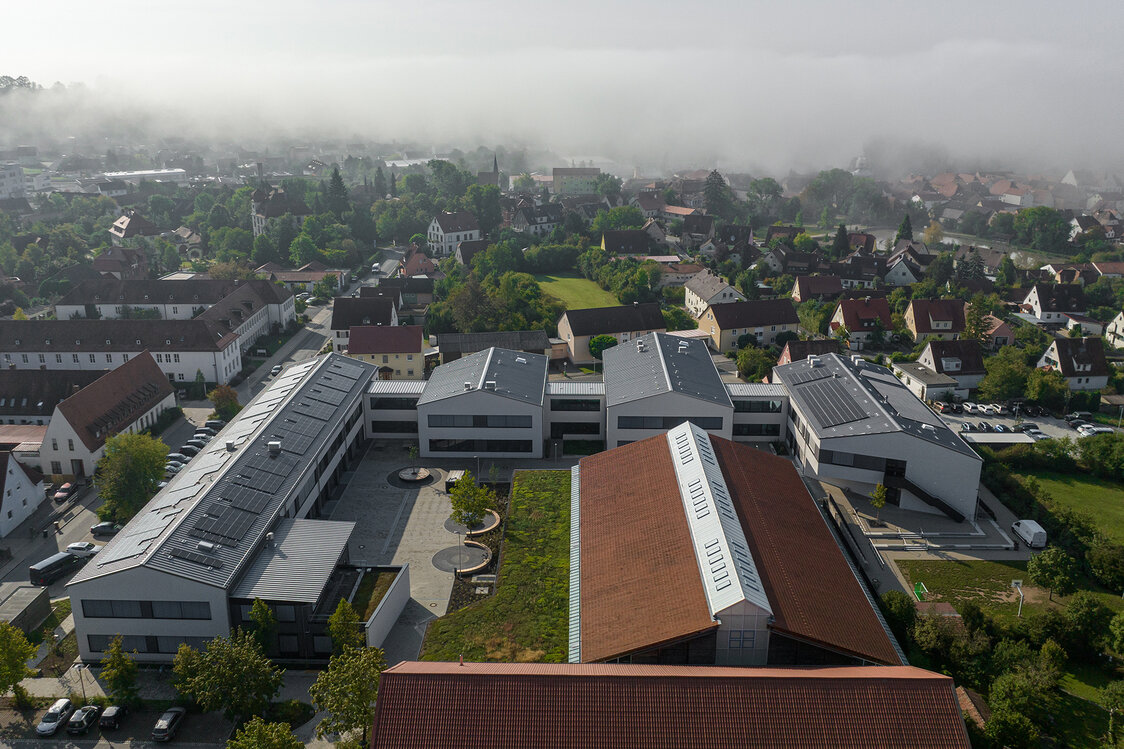

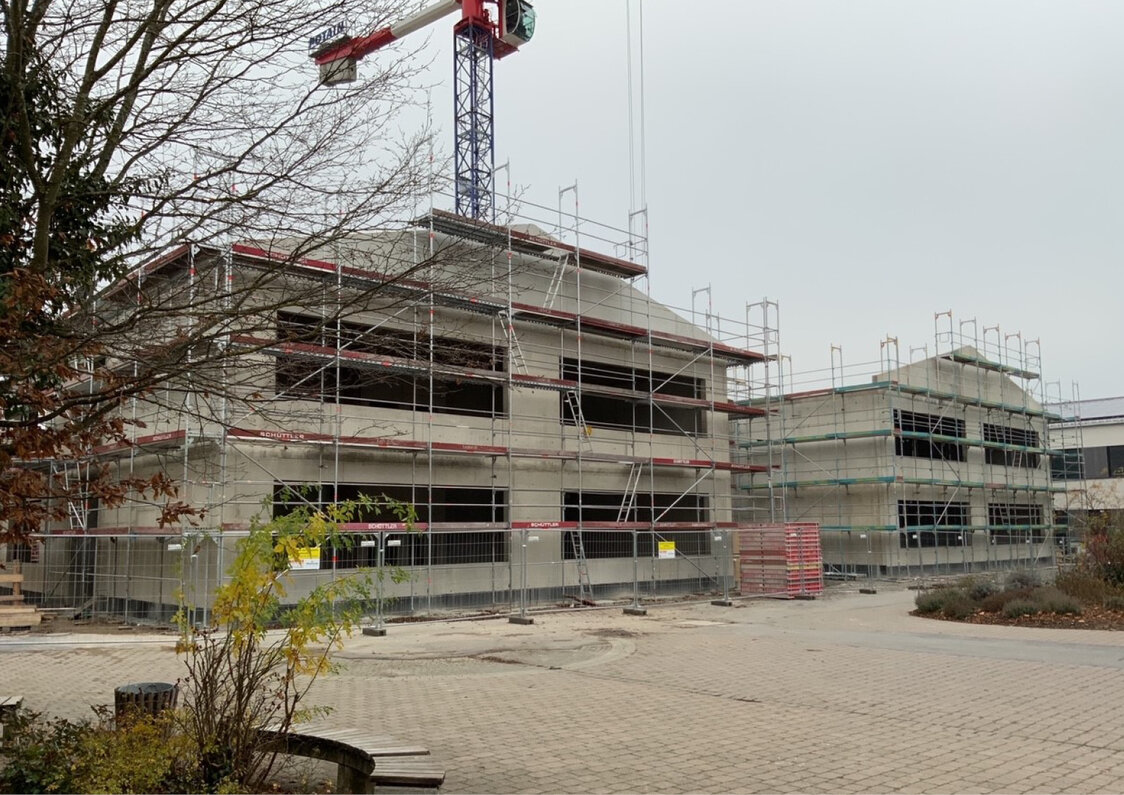

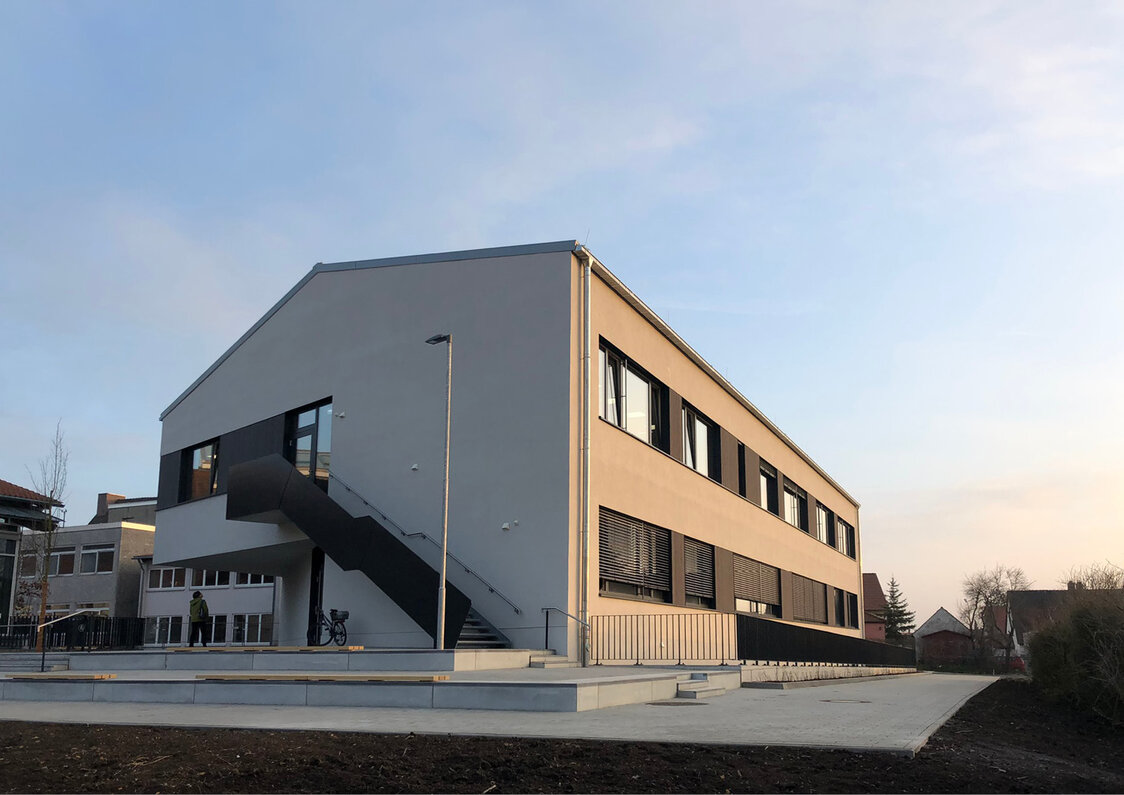

Der Neubau des Gymnasiums besteht aus einem Gebäudekomplex von vier zweigeschossigen Baukörpern mit teilweiser Unterkellerung, die auf dem Baufeld des Bestandsgebäudekomplexes errichtet werden und durch einen Gang verbunden sind. Die Baudurchführung erfolgt in jeweils drei abgeschlossenen Bauabschnitten mit Teilabbruch des Bestands, Neubau des Bauabschnitts und anschließendem Umzug in das neue Bauwerk.


Baukonstruktion:

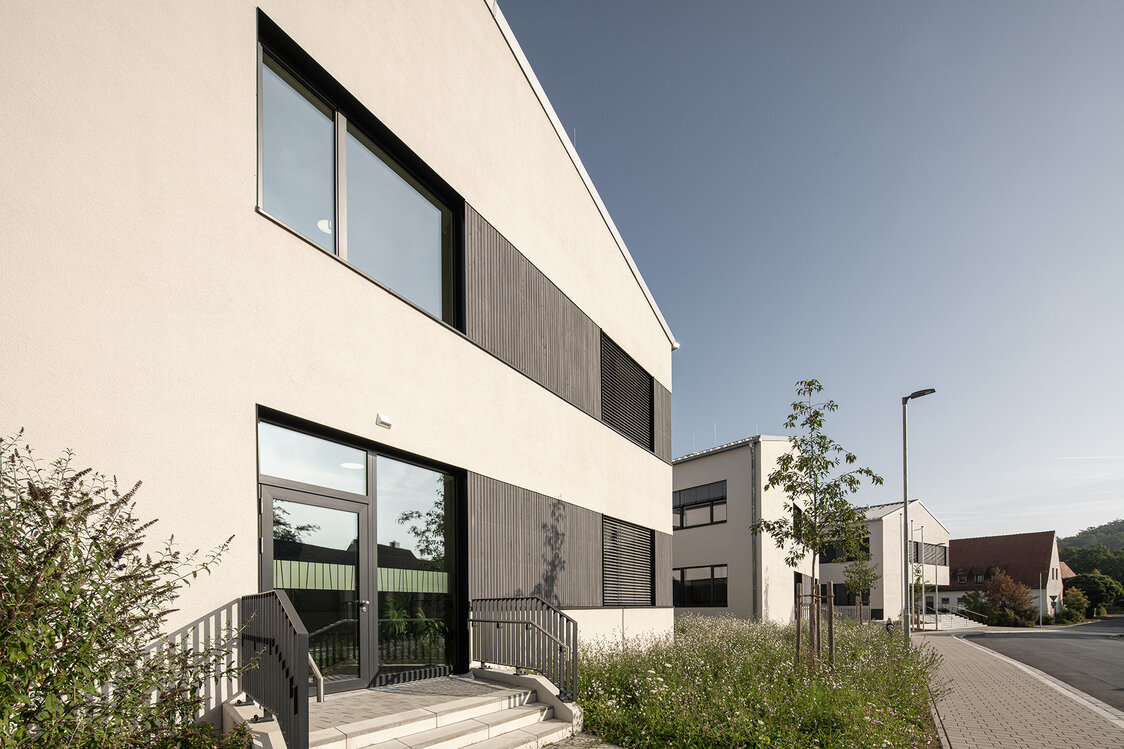

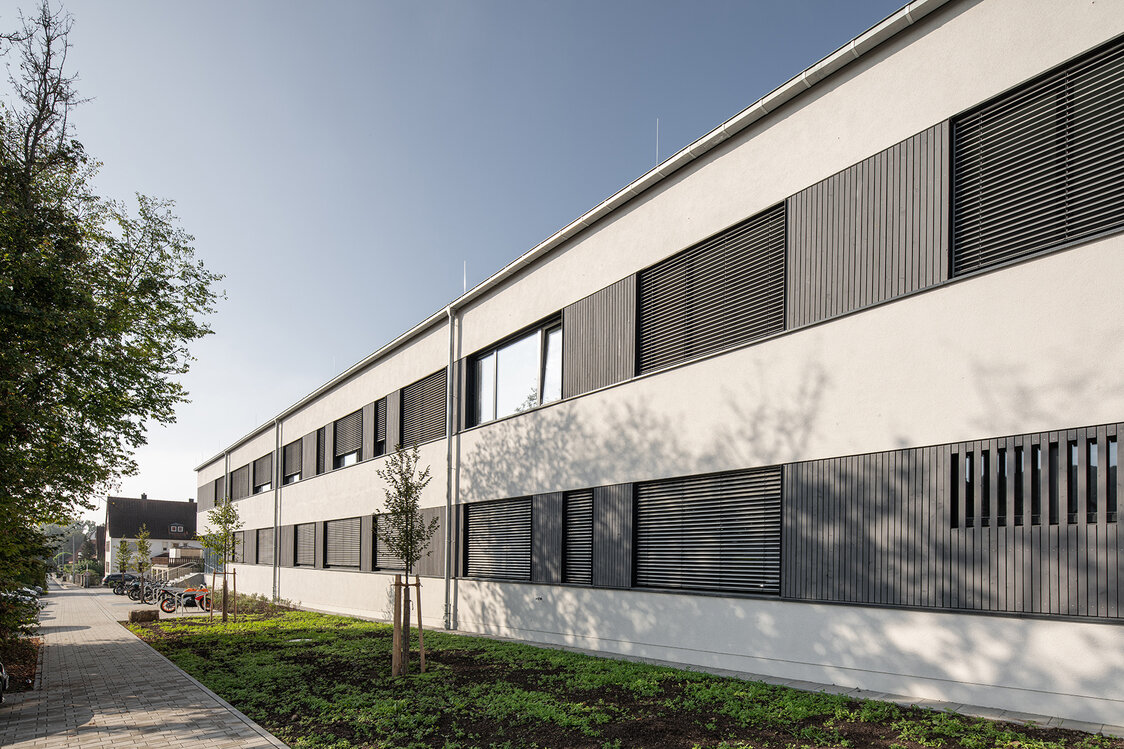

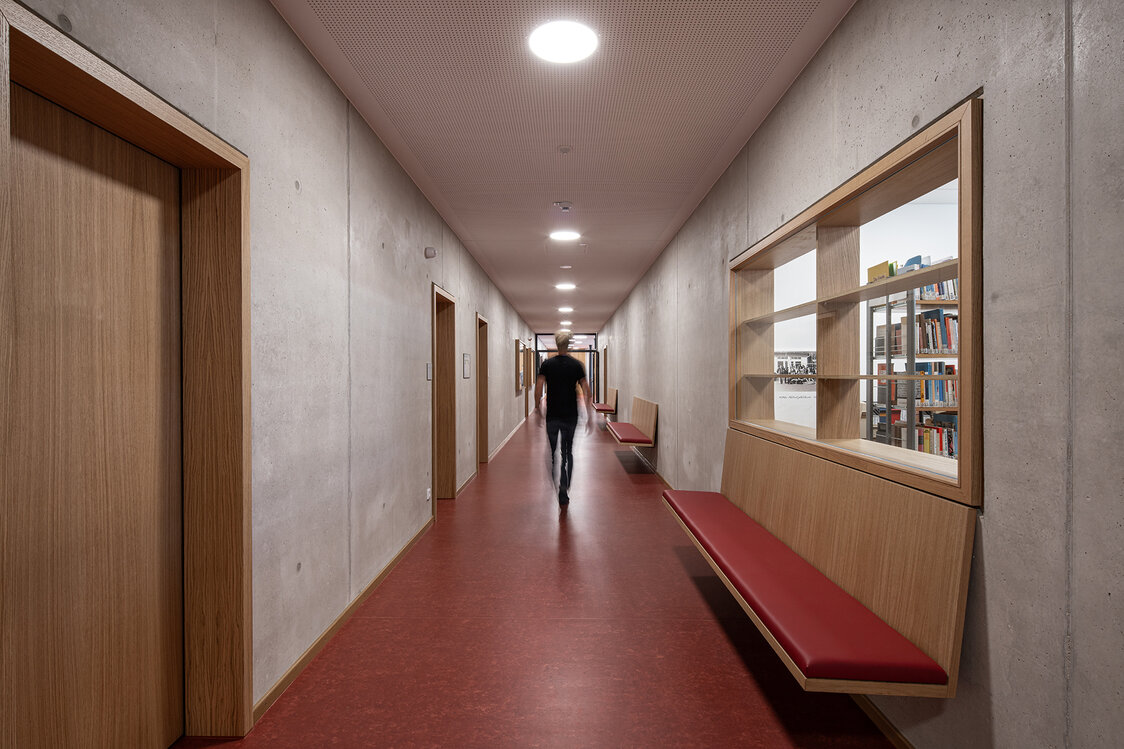

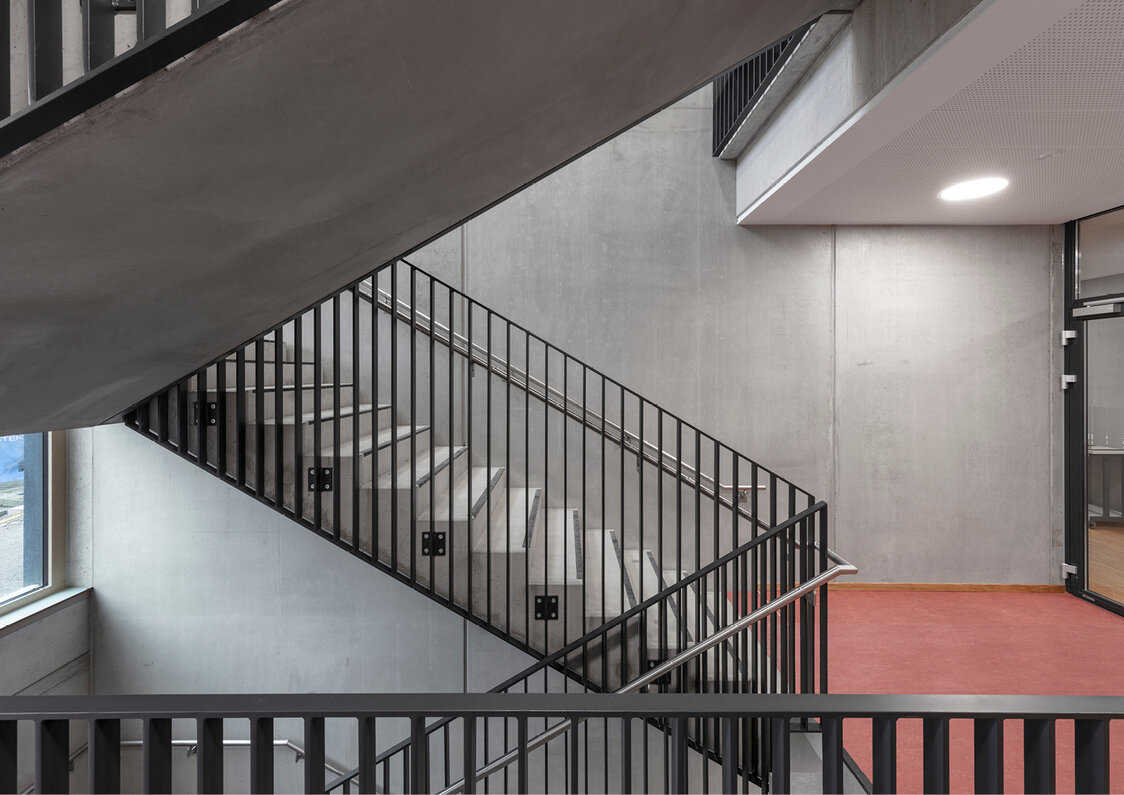

Die einzelnen Gebäudeteile sind als Massivkonstruktion in Stahlbetonbauweise konzipiert. Die Außenwände sowie wandartigen Träger bestehen aus Ortbeton, alle Innenwände sind aus Halbfertigteilen mit Kernbeton hergestellt. Als Geschossdecken kommen Stahlbetonvollplatten zur Ausführung, als Elementdecken mit Aufbeton. Die Dachkonstruktion als Satteldach besteht aus einer Holzkonstruktion aus Sparren und Pfetten und ist als Warmdach ausgeführt.


Gebäudeaussteifung:

Die Aussteifung der Gebäudeteile erfolgt durch die über alle Geschosse bis in die Fundamente durchgehenden massiven Stahlbetonwände in Längs- und in Querrichtung.


Tragwerksplanerische Besonderheiten:

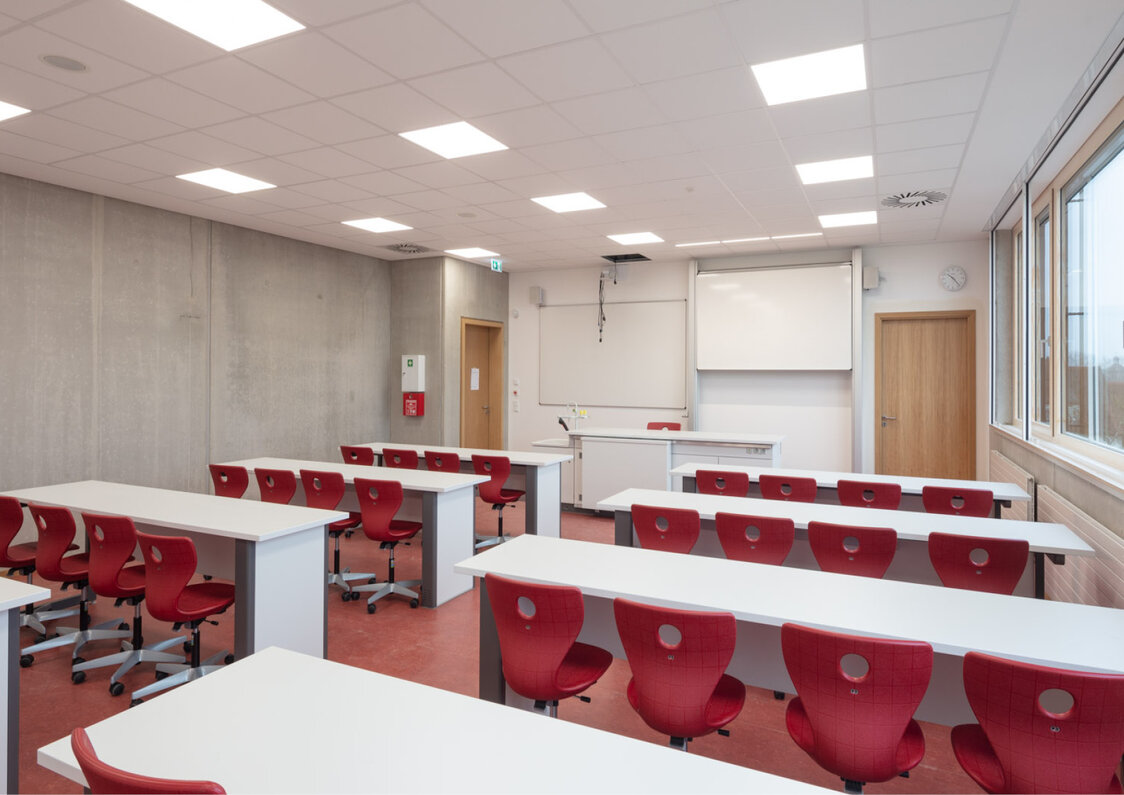

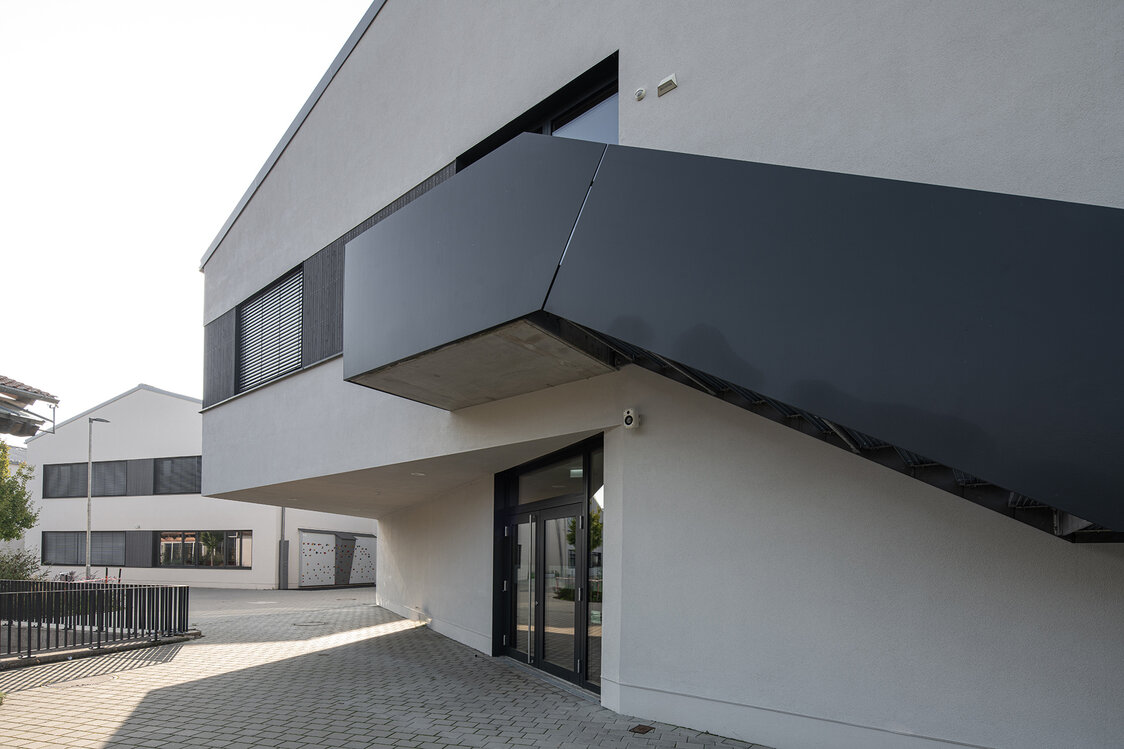

Weitgespannte Decken über den Klassenräumen. Weitgespannte wandartige Träger im Eingangsbereichs des langgestreckten Baukörpers; auf die einzelnen Bauabschnitte abgestimmte Baugrubensicherung mittels Berliner Verbau; Abstützung Bestandsgebäude während der Bauphase; lokal Bohrpfahlgründung infolge hoher Fundamentlasten unter den wandartigen Trägern; Berechnung eines Bauteils (1. Bauabschnitt) als Faltwerk mit auskragendem Obergeschoss.
