Kläranlage Steinfeld Kläranlage Steinfeld Kläranlage Steinfeld

Ausbaugröße 3.500 EW

Daten & Fakten

Fachbereiche:

Landschaftsarchitektur, Elektro + Datentechnik, Mess- + Steuer- + Regeltechnik, Abwasserentsorgung, Tragwerksplanung

Auftraggeber:

Gemeinde Steinfeld

Projektbeschreibung

Allgemeine Beschreibung:

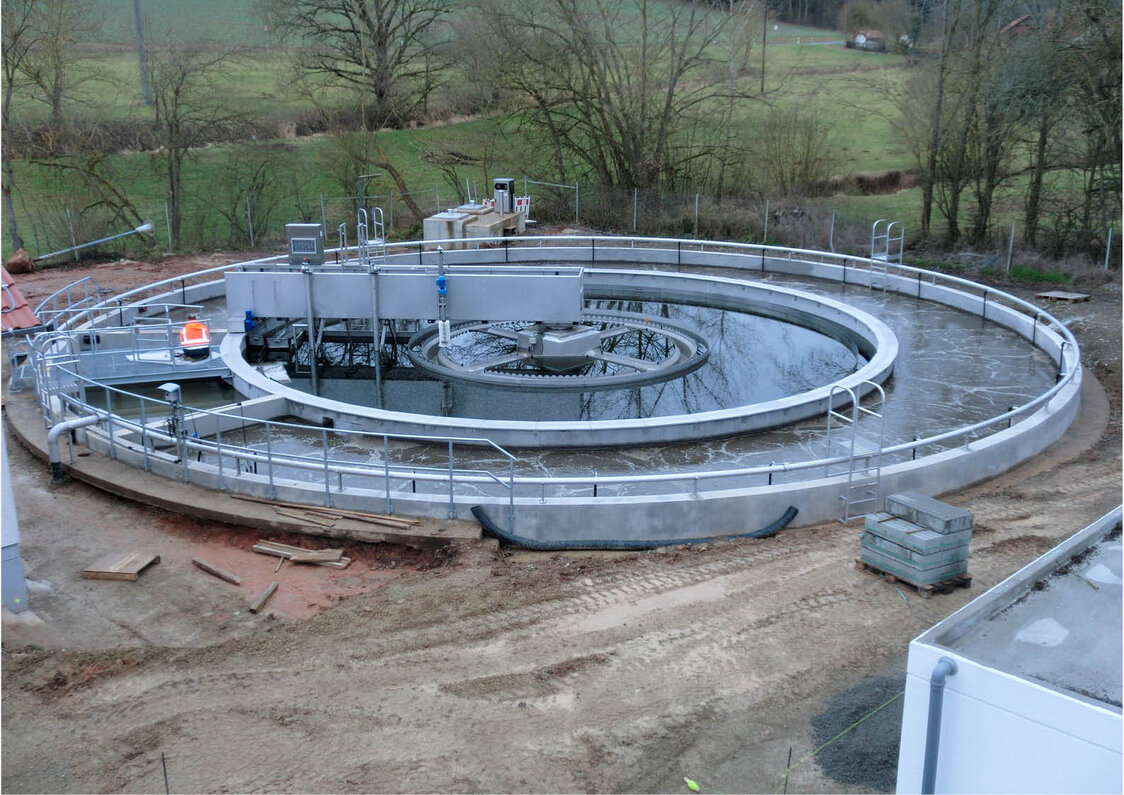

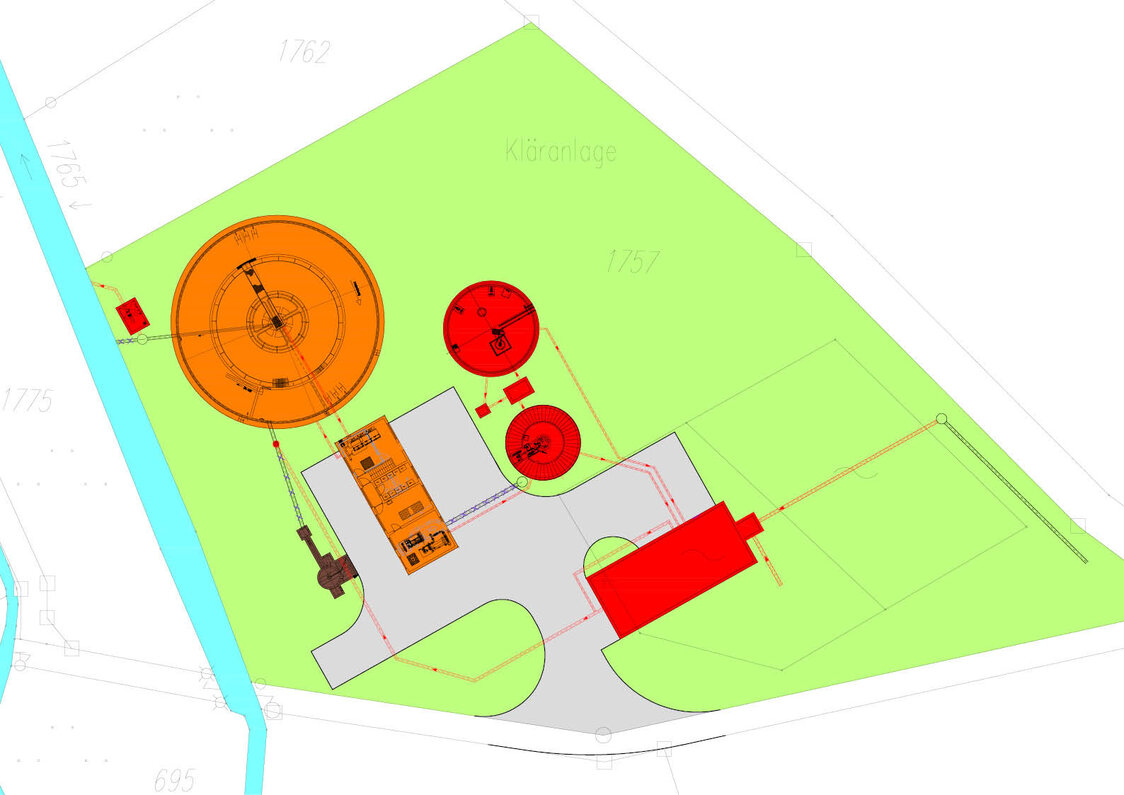

Ausbau der vorhandenen Kläranlage mit weitergehender Abwasserreinigung für eine Ausbaugröße von 3.500 EW. Der Umbau erfolgt bei laufendem Betrieb und durch Integration der bereits bestehenden Kläranlagenelemente.


Baukonstruktion:

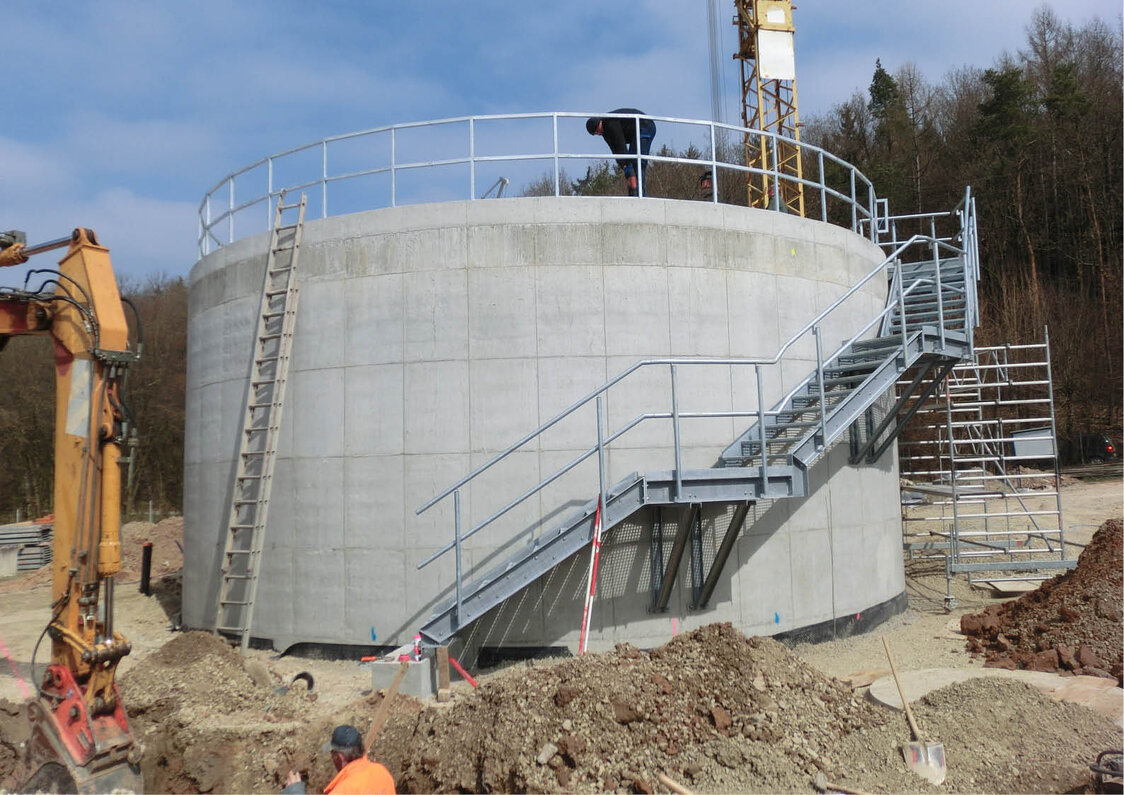

Neubau eines runden, geschlossenen Schlammstapelbehälters (2 Kammern mit zentralem Zugangsschachtes), V = 600 m³, als Stahlbetonkonstruktion in WU-Ausführung sowie eines rechteckigen, eingeschossigen Betriebsgebäudes, 18 x 8 m, als Stahlbetonkonstruktion mit Holzdachkonstruktion sowie mehrerer Schächte als WU-Stahlbetonkonstruktionen.


Gründung:

Flachgründung über die tragenden, elastisch gebetteten Bodenplatten


Tragwerksplanerische Besonderheiten:

Bodenaustausch bis 3,0 m; Temperaturbelastung des Stapelbehälters für Decke und Wände oberhalb Geländeoberkante.
