Produktionshalle Bau 616, SchweinfurtProduktionshalle Bau 616, SchweinfurtProduktionshalle Bau 616, Schweinfurt

Allgemeine Beschreibung:

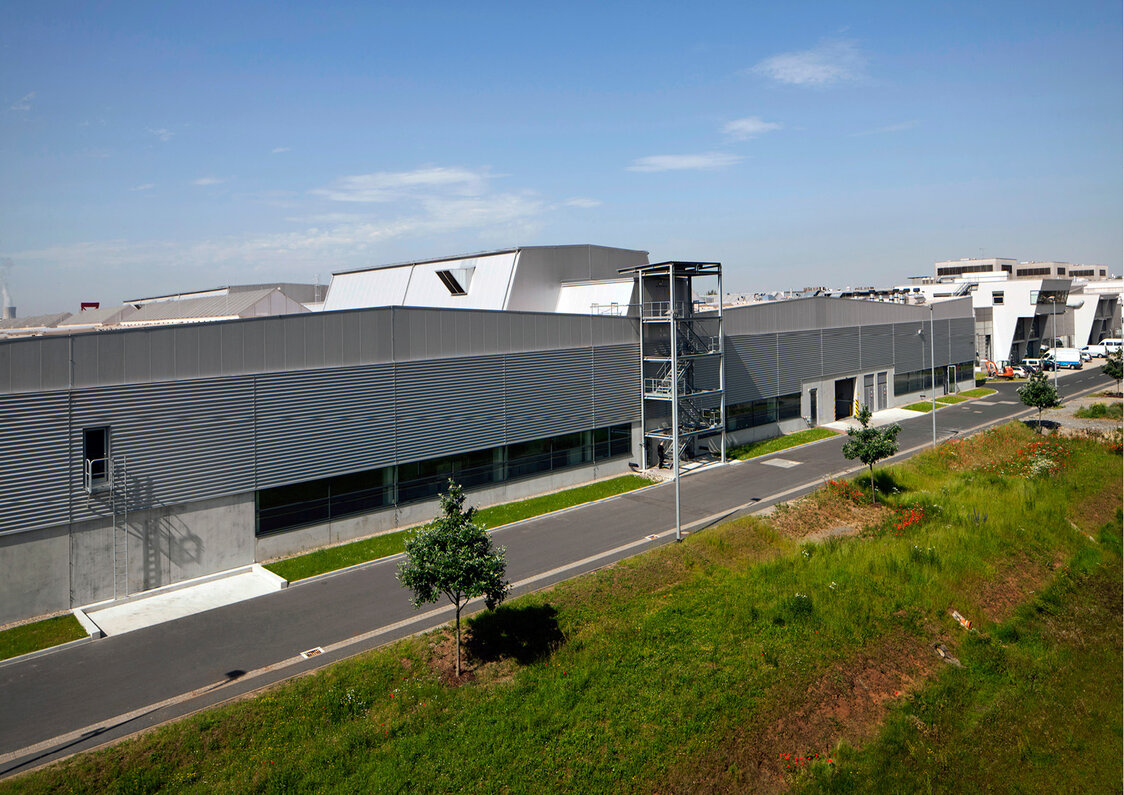

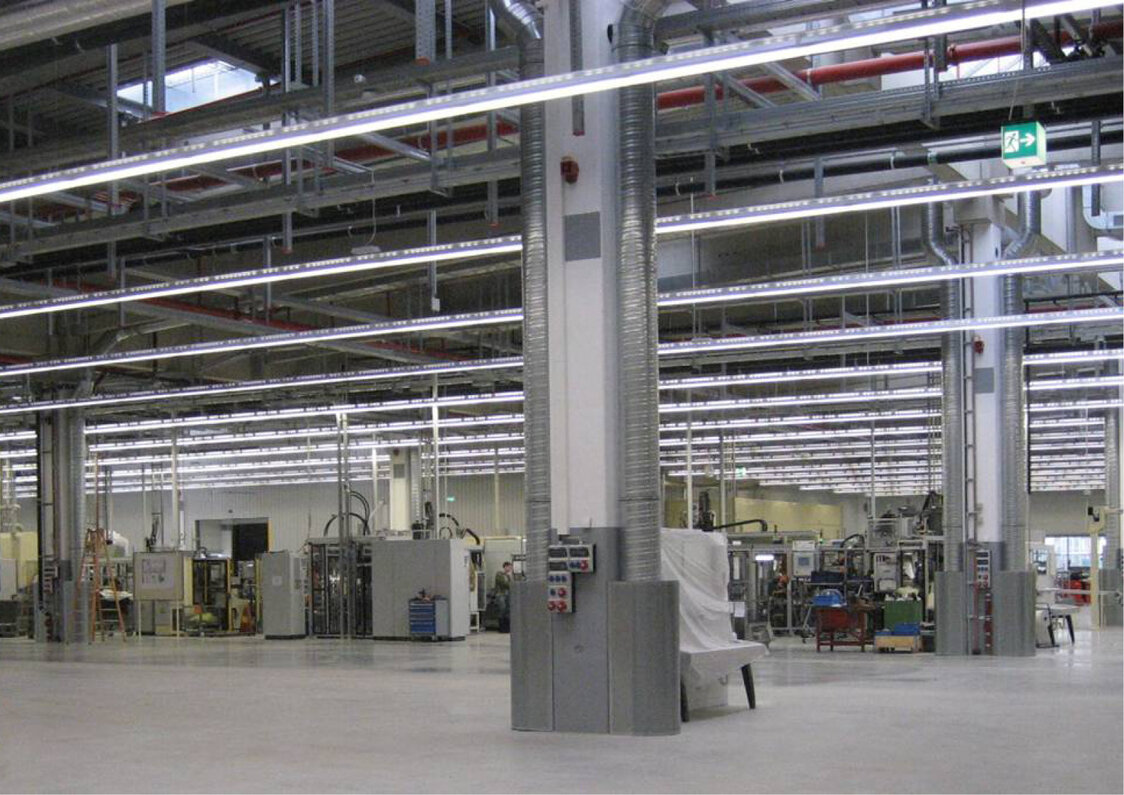

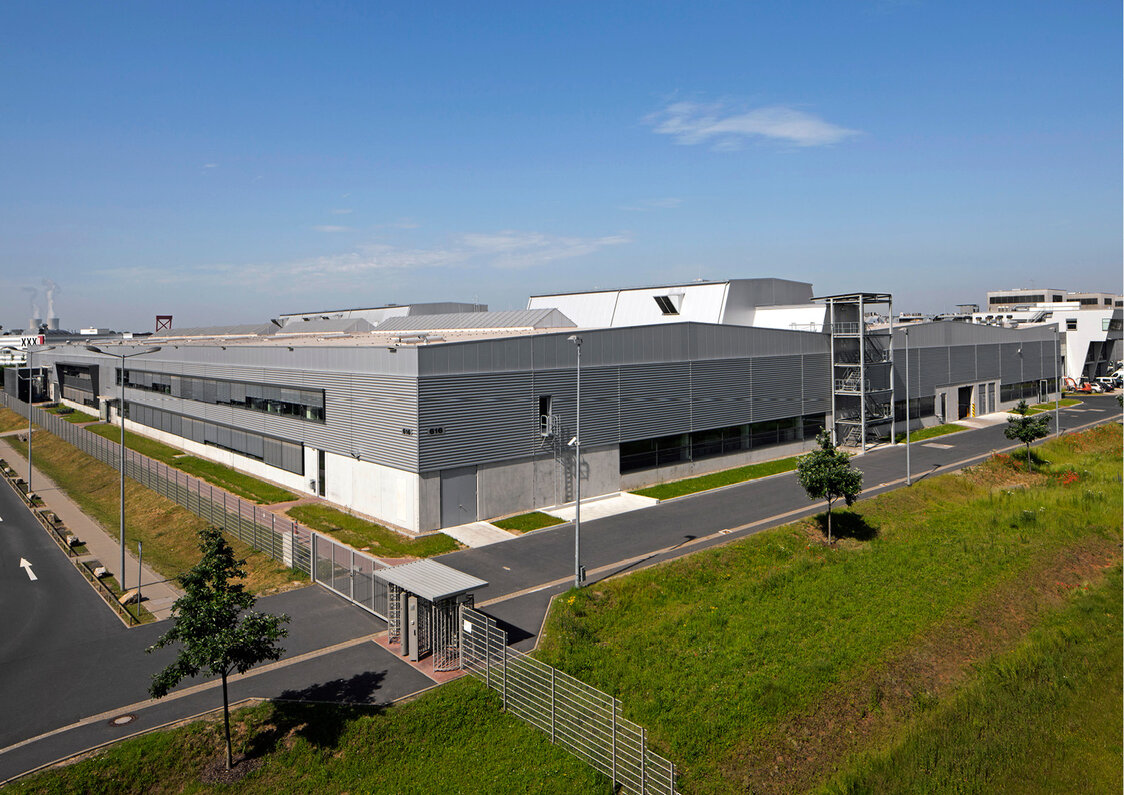

Neubau einer Produktionshalle mit Grundrissabmessungen von 90x90m im 1. Bauabschnitt und Verlängerung um 30 m im 2. Bauabschnitt. 1-geschossiger Hallenkomplex mit Galerieeinbauten und begehbarer Technikzentrale im Dachbereich. Teilunterkellerung auf ca. 90x20 m in wu-Bauweise

Baukonstruktion:

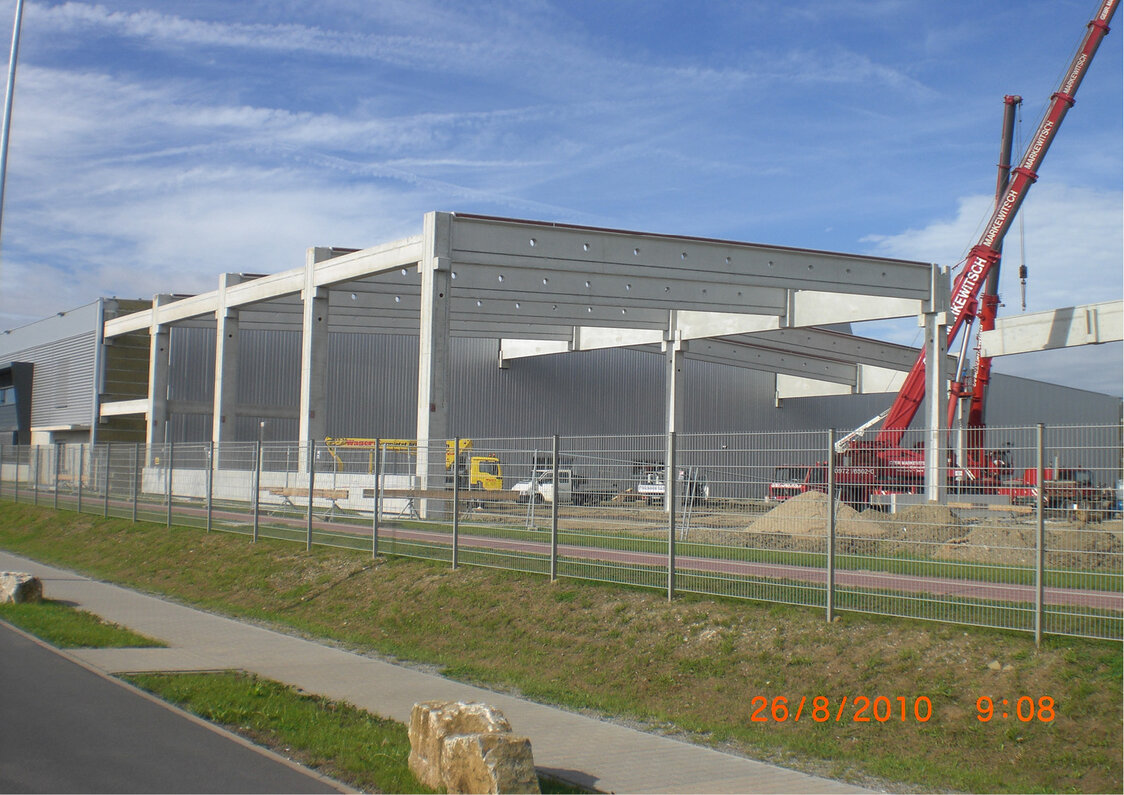

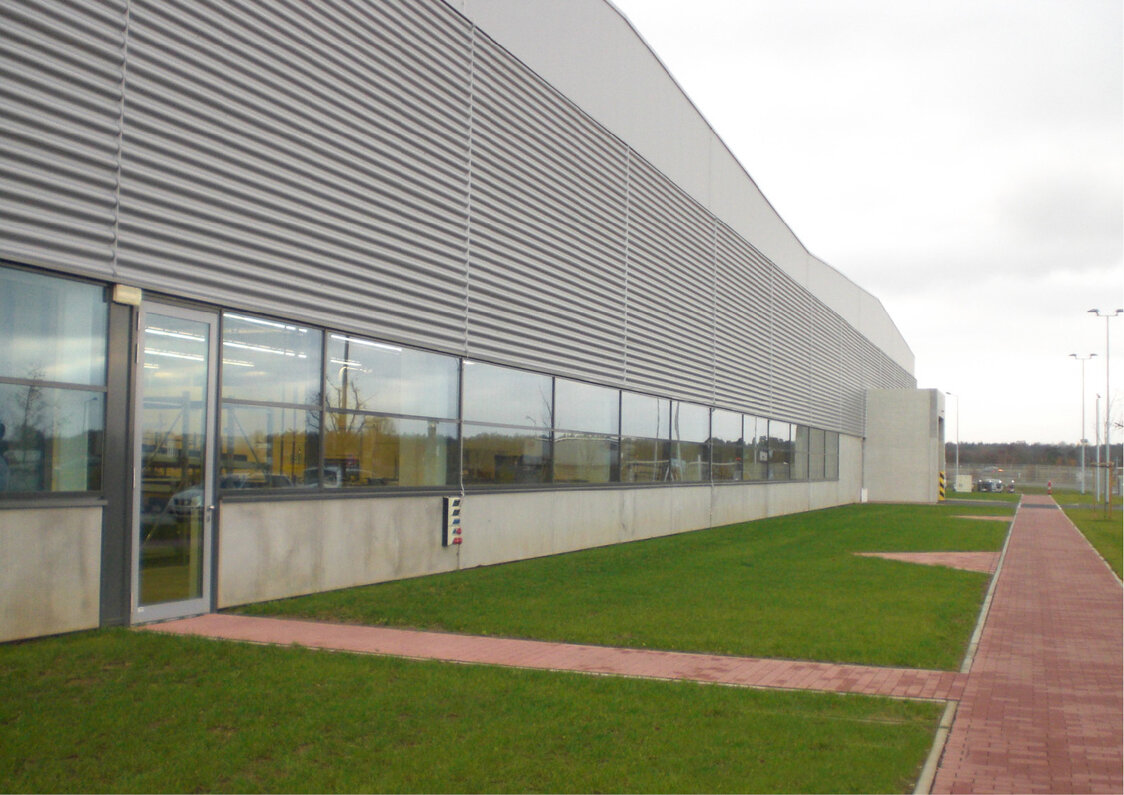

Stützen-Binder System aus Stahlbeton- bzw. Spannbeton weitgehend in Fertigteilbauweise; Hallenstützen als Fertigteil-Kragstützen mit angeformten Fundamenten; über 22 m-gespannte Spannbetonbinder mit T-Profil; Stb.-Abfangträger mit 15 m Stützweiten als Fertigteile; Vordachkonstruktion als Stützen-Binder System mit aufgelegten weit gespannten Stb.-Fertigteilbindern; Galeriegeschoße bestehend aus Stb.-Fertigteilstützen und Stb.-Halbfertigteilen für die Unterzüge in Verbindung mit Ortbetondecke; Technikzentrale als aufgeständerte Stahl-Rahmenkonstruktion auf den Spannbetonbindern; bewehrte und bereichsweise fugenlose Bodenplatte; gedämmte Fassadenelemente als Stb.-Fertigteile in Sandwichbauweise; Dachtragwerk bestehend aus Stahlpfetten zwischen den Spannbetonbindern und aufliegender Trapezblechschale mit Dämmung und Folienabdichtung

Gründung:

Flächige Baugrundverbesserung im Vorfeld; weitgehend Gründung über Einzel- und Streifenelemente im verbesserten Sand-Boden; Einzelne hochbelastete Stützenfundamente mit bis zu 3 m hohen Magerbetonsockeln gegründet, Bodenplatte des Kellergeschoß als gebettete Platte ausgeführt

Gebäudeaussteifung:

Berechnet, durch Kragstützen und Wandscheiben

Tragwerksplanerische Besonderheiten:

große Stützweiten bei flexibler Installation; Aufständerung der Technikzentrale auf den Spannbetonbindern unter Berücksichtigung der Verformungen; Keller in wu-Bauweise
