Allgemeine Beschreibung:

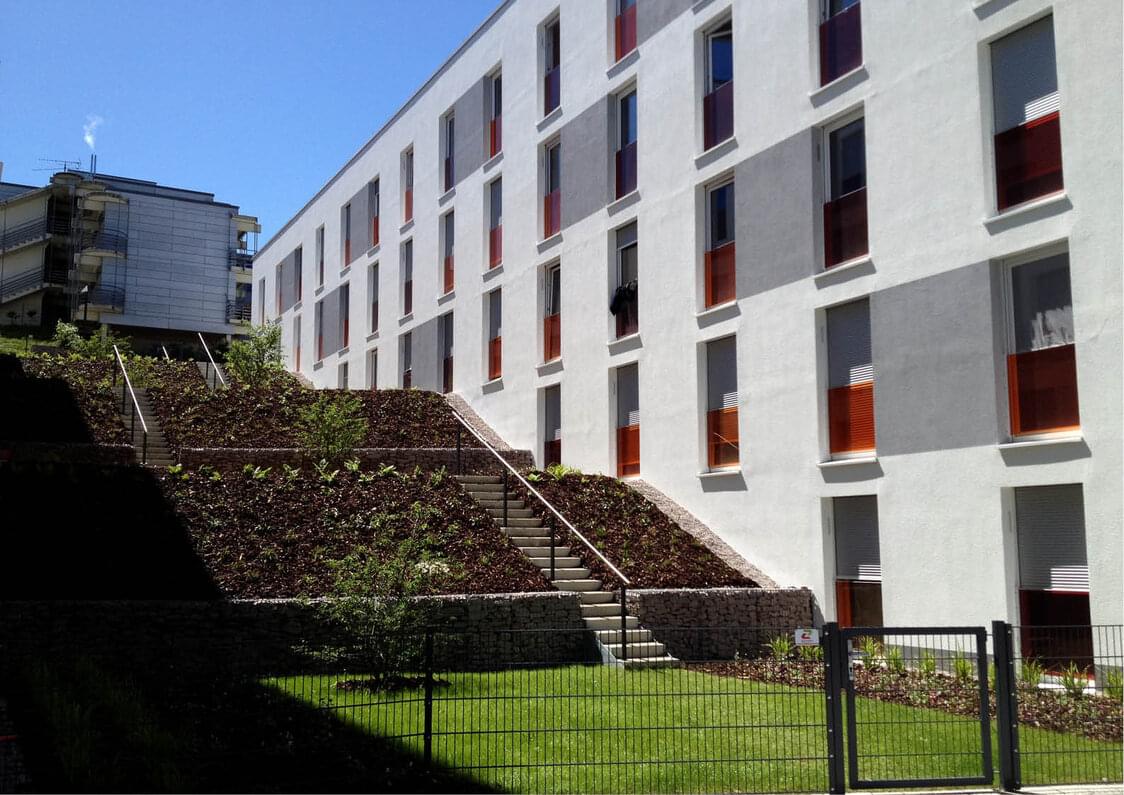

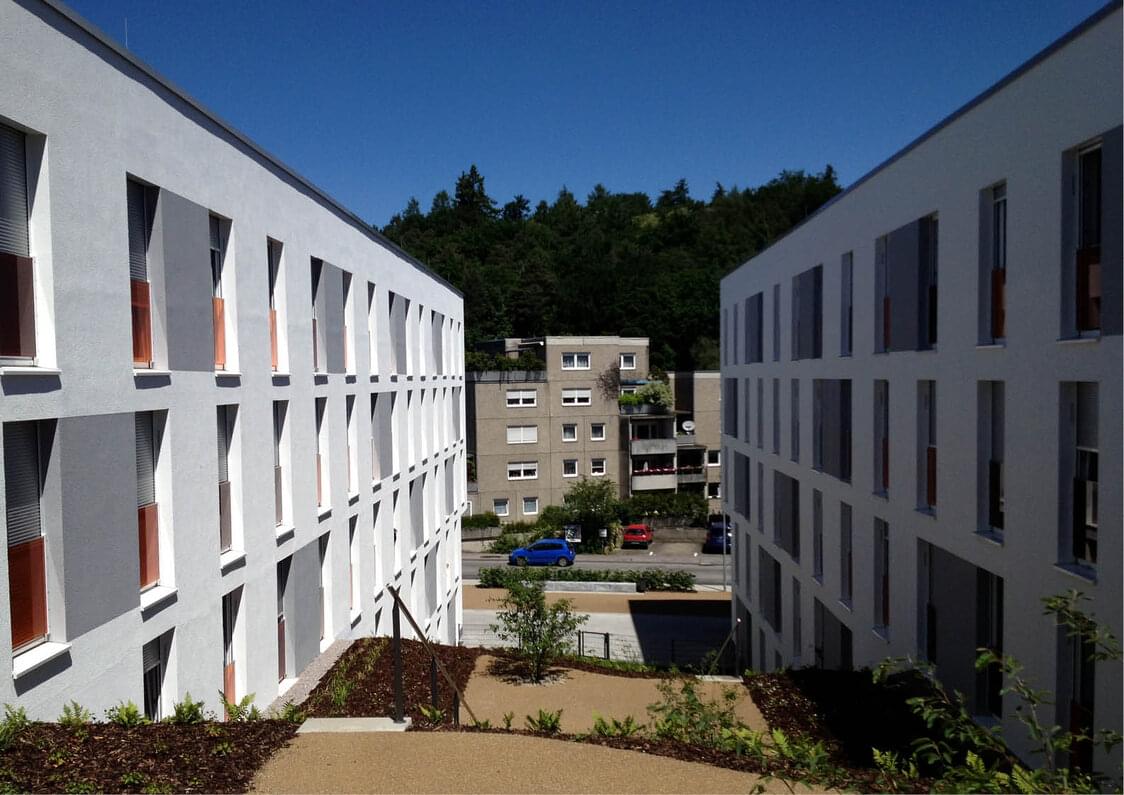

Das Studentenwohnheim Konstanz besteht aus vier langestreckten Einzelbauwerken, die mit ihren Längsachsen senkrecht gegen einen Geländehang laufen. Dabei treppen sich die bis 5-geschossigen Gebäude dem Hang folgend ab. Die Einzellängen der Häuser J1/J2 und H1/H2 beträgt ca. 50 m. Zwischen den paarweise angeordneten Häusern H1/H2 und J1/J2 sind überdachte Laubengänge mit der erschließenden Treppenanlage vorhanden. Die Gebäudehöhe bei 5 Stockwerken beträgt ca. 14,80 m.

Baukonstruktion:

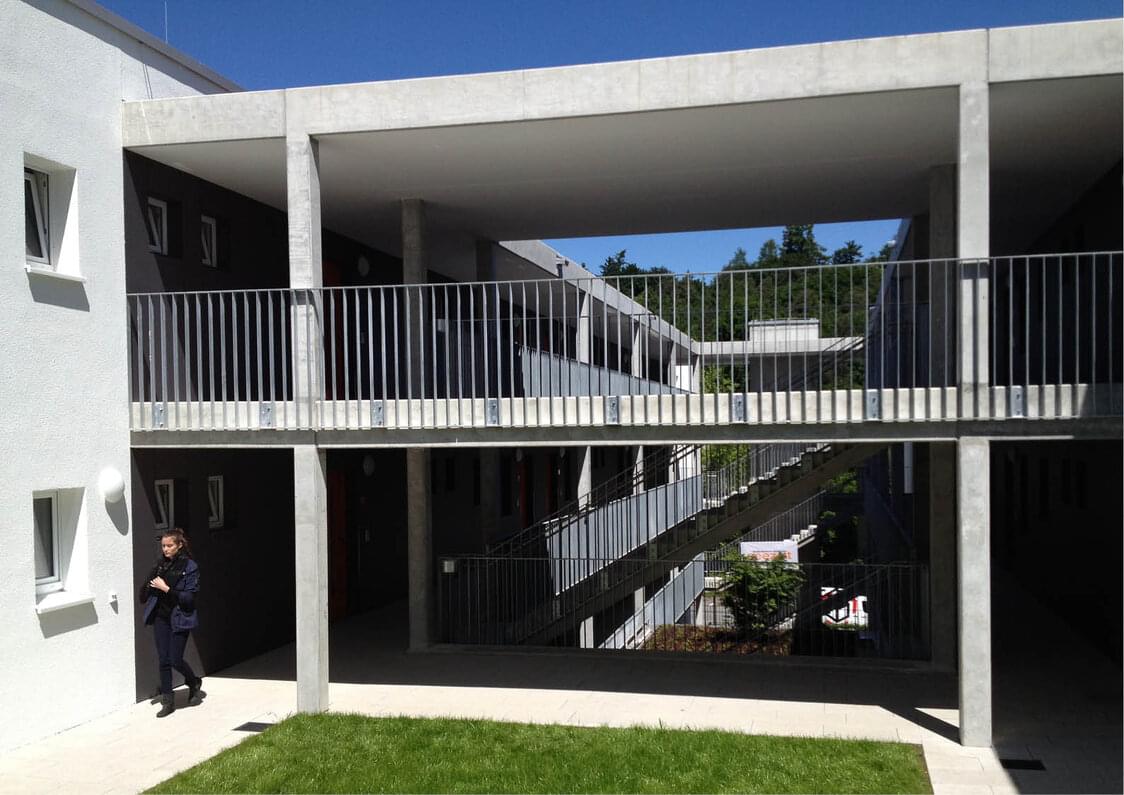

Ausführung der Gebäude als Massivkonstruktion in Stahlbeton. Für die Wände wurden HFT-Elemente mit Ortbetonkern eingesetzt, die Stb-Decken bestehen aus Elementdecken mit Ortbeton (Filigrandecken). Bei der Treppenanlage und dem Laubengang wurden Fertigteile aus Stahlbeton eingesetzt. Die Wandscheiben der Längswände, die als auskragende Träger für den Geschossüberstand im 4. Und 5. Geschoß wirken, wurden in Ortbeton ausgeführt.

Gründung:

Flachgründung durch tragende Bodenplatte bzw. Stb-Streifenfundamente. Gebäudeaussteifung: Die Gebäudeaussteifung wurde für Wind, Stabilisierungs- und Erdbebenlasten berechnet. Zusätzlich wirken die Lasten der nichtunterkellerten Gebäudebereichen mit einer einseitigen Horizontallast auf die Geschosse.

Tragwerksplanerische Besonderheiten:

Hangbebauung mit abgetreppten Teilunterkellerungen. An der Vorderseite der Gebäude kragen das 4. und 5. Geschoss gegenüber den darunter liegenden Geschossen aus. Hohe Bewehrungsdichte infolge der schmalen Kernbereiche aus Ortbeton der HFT-Wände. Erdbebenzone 2.
