Allgemeine Beschreibung:

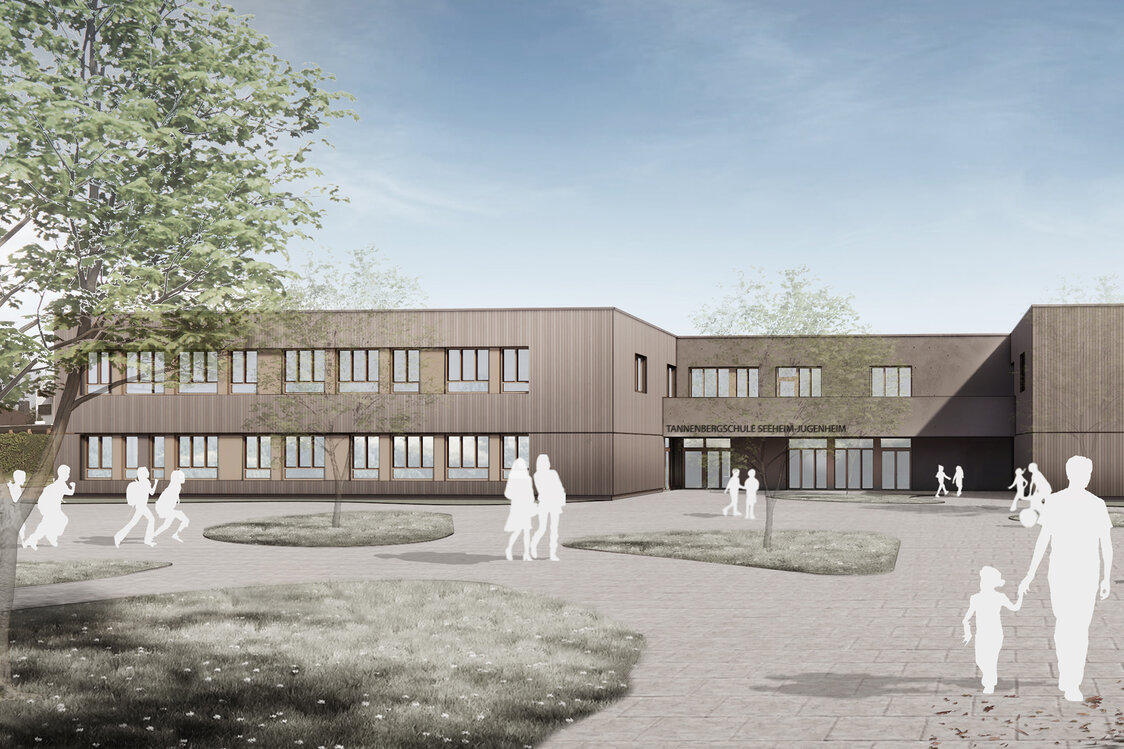

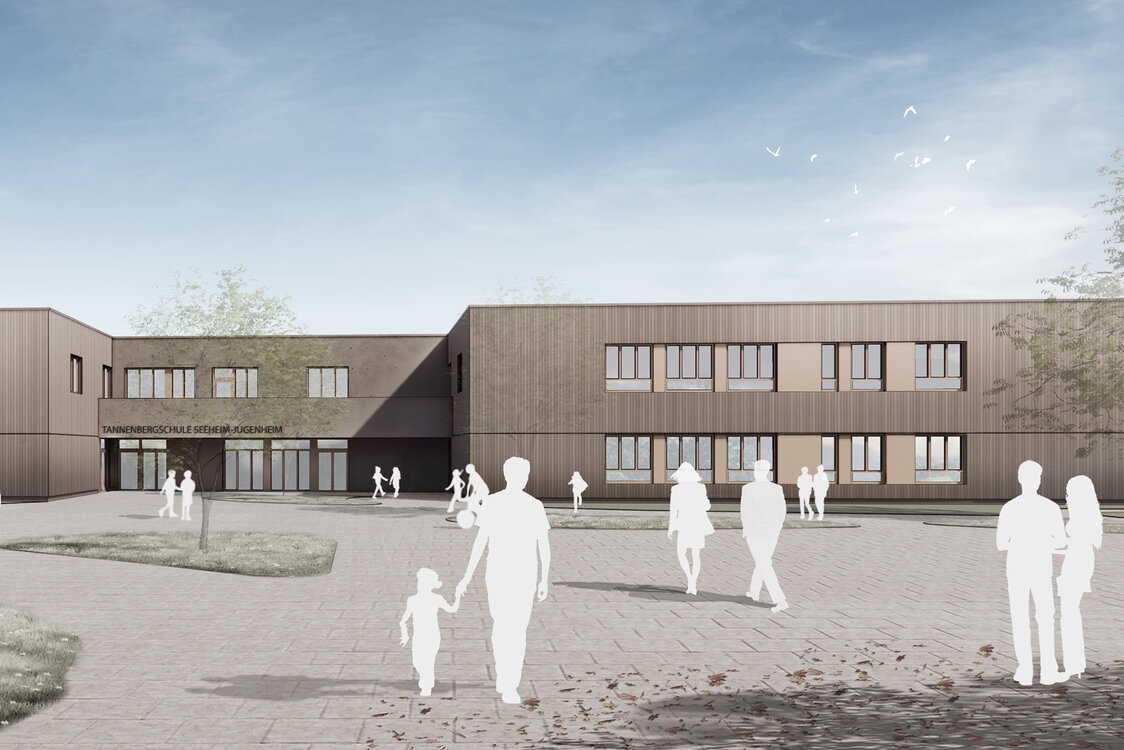

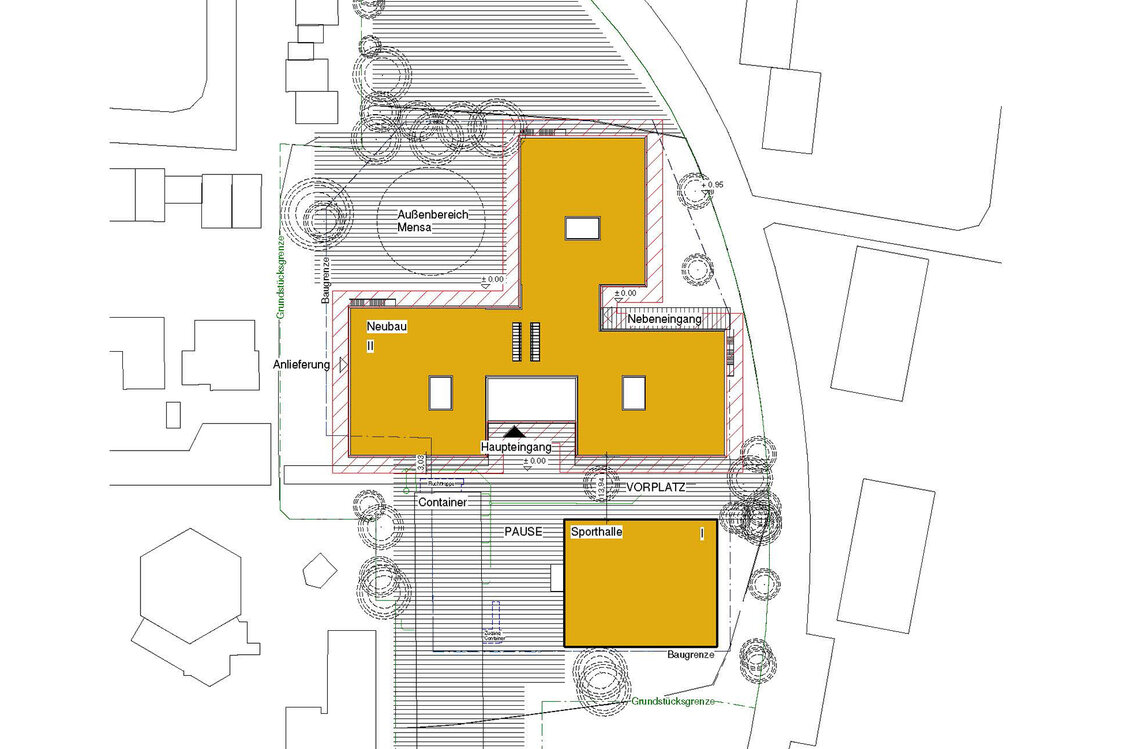

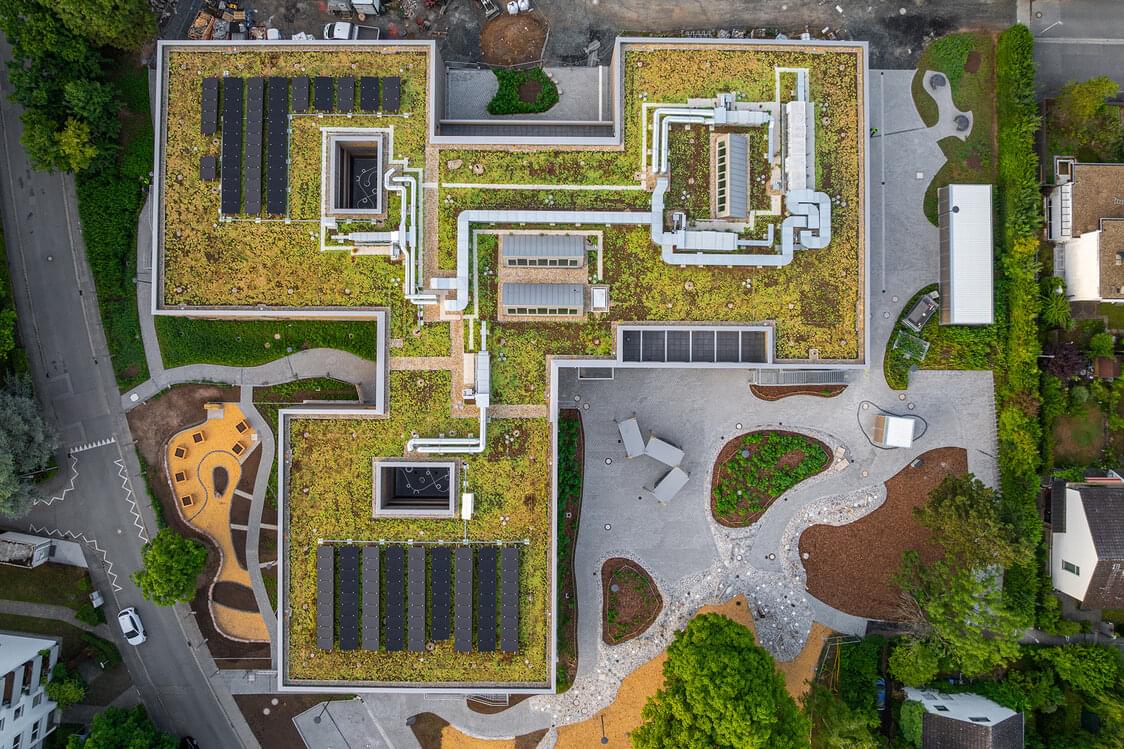

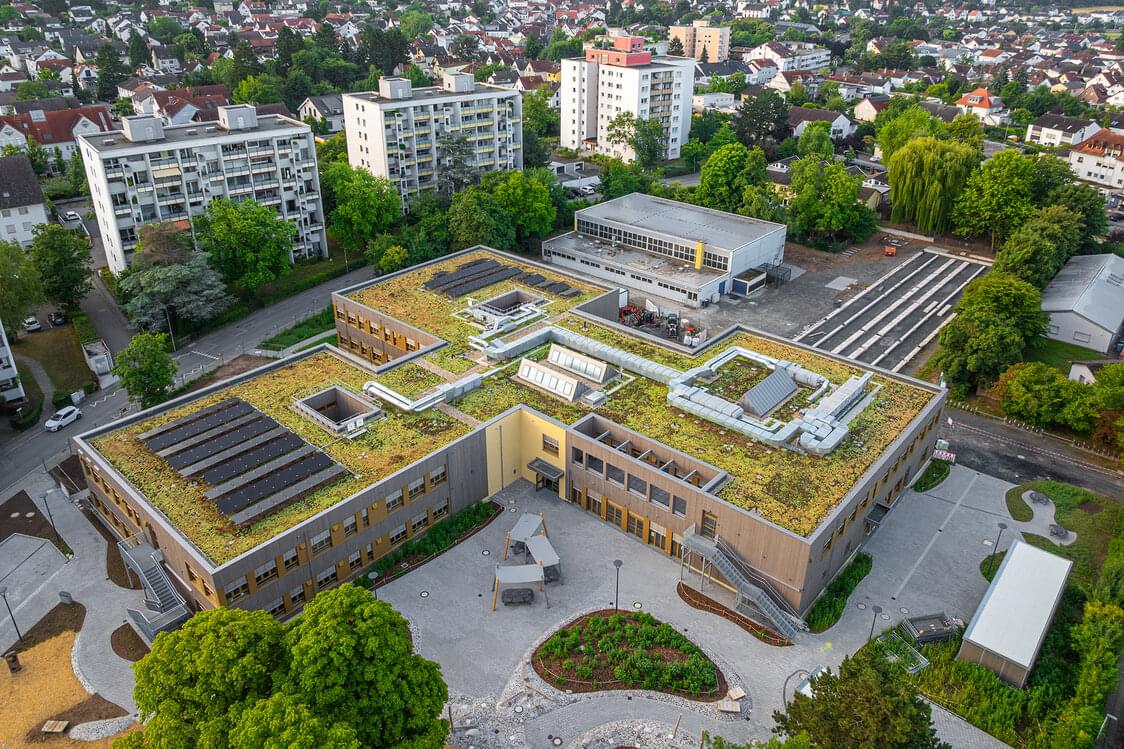

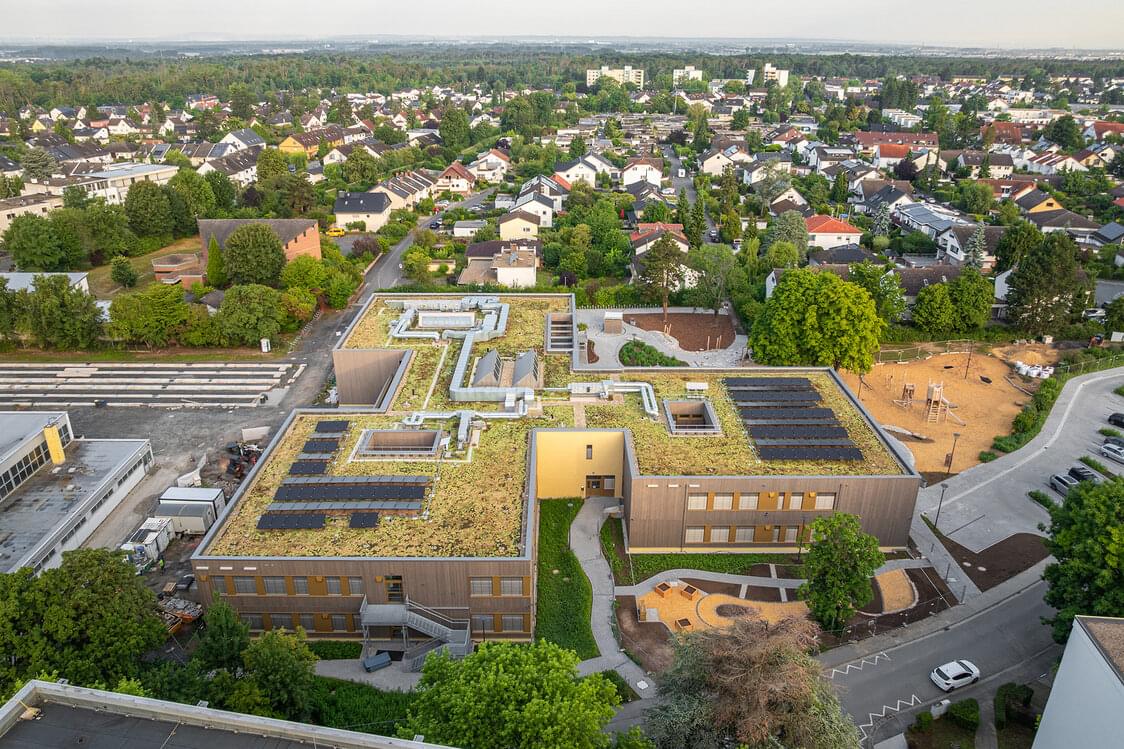

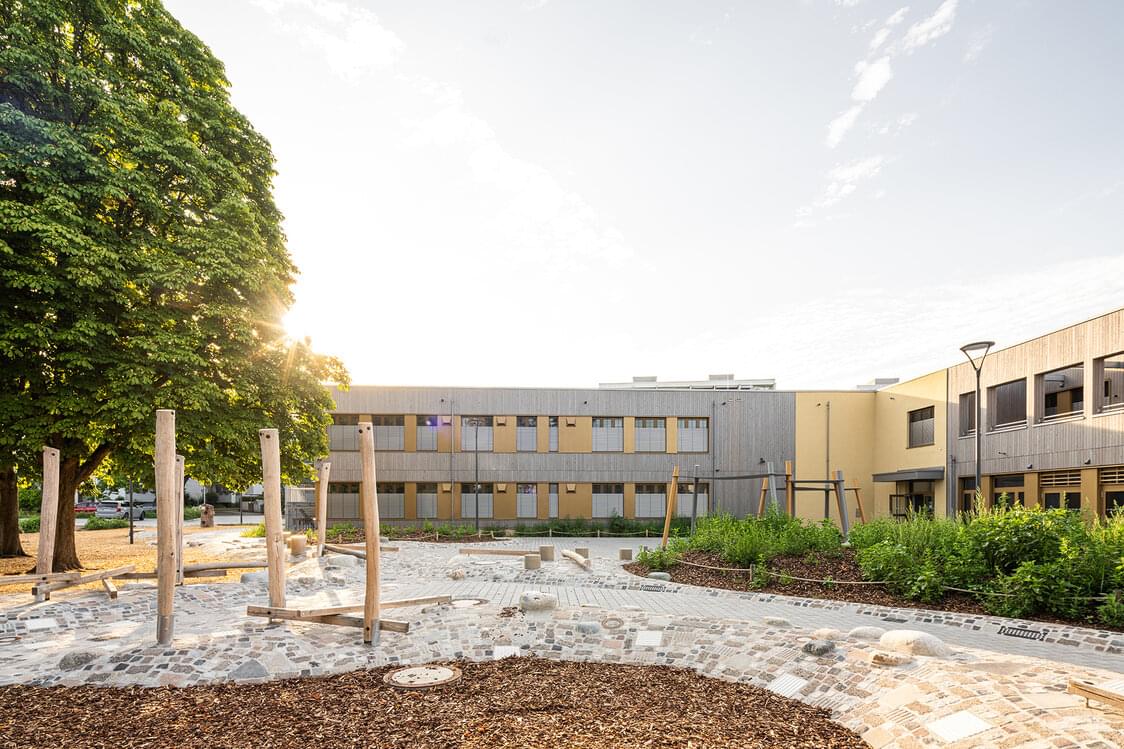

Das zweigeschossige Schulgebäude untergliedert sich in ein Aktionszentrum (ca. 20,00 x 27,50m), an welches sich die Schul-Cluster-Bereiche nördlich und östlich anschließen und einen Ganztags-Mensa-Verwaltungsbereich (jeweils 32,50 x 27,50m), der westlich des Aktionszentrums errichtet wird.

Baukonstruktion:

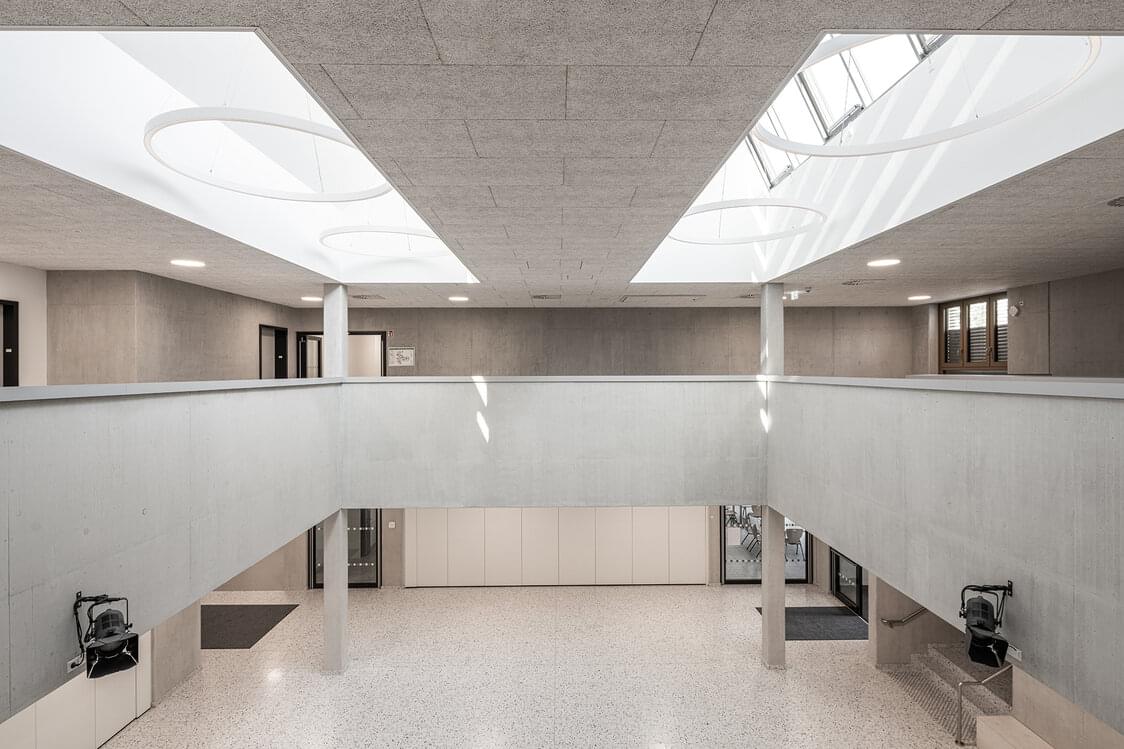

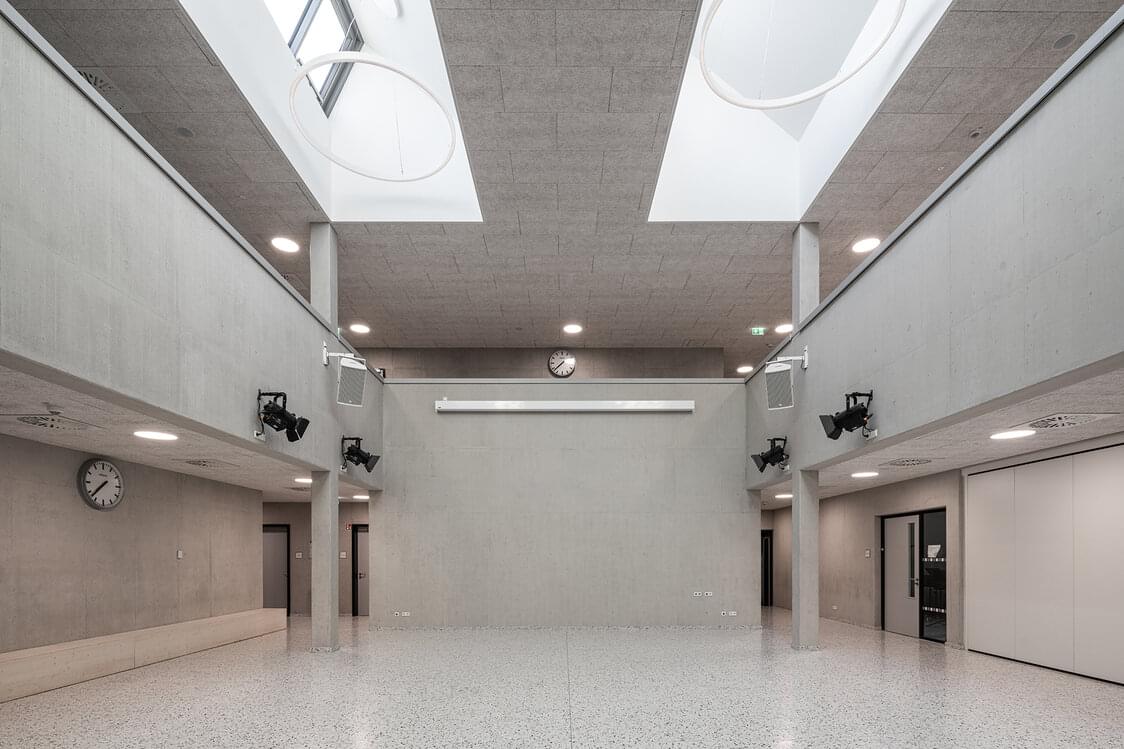

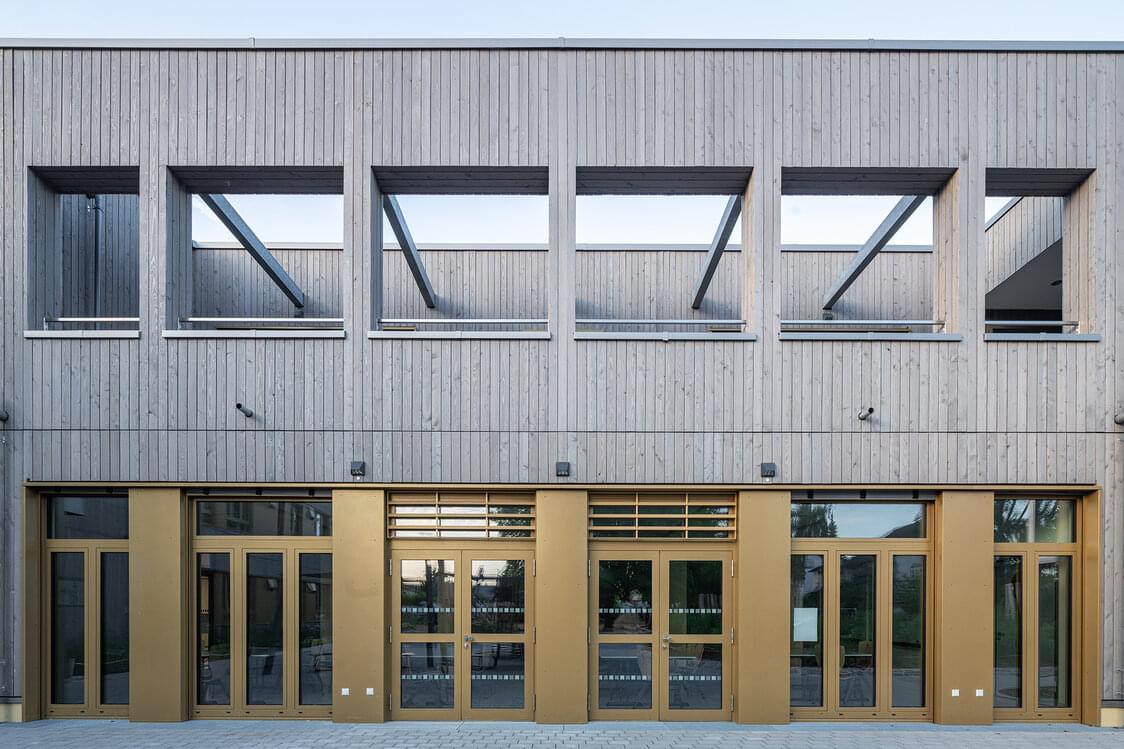

Das Aktionszentrum bildet den Kern des Komplexes und ist in Stahlbetonbauweise konstruiert. Der vertikale Lastabtrag erfolgt über die Deckenplatten, welche auf Wänden und Unterzügen mit Stützen aufgelagert werden und die Lasten in die Gründung abtragen. Die Dachkonstruktion liegt auf den Stahlbetonwänden und Unterzügen des Obergeschosses auf. Die Unterzüge werden wiederum auf 4 Stützen gelagert. Ebenso funktioniert die Tragkonstruktion der Stahlbetondecke über dem Erdgeschoss. Hier wird die Decke stellenweise an die als tragende Unterzüge fungierende Brüstung gehängt. Um den Durchgang von Mensa zum Aktionszentrum recht offen zu halten, fungiert die darüber liegende Wand im Obergeschoss als wandartiger Träger.

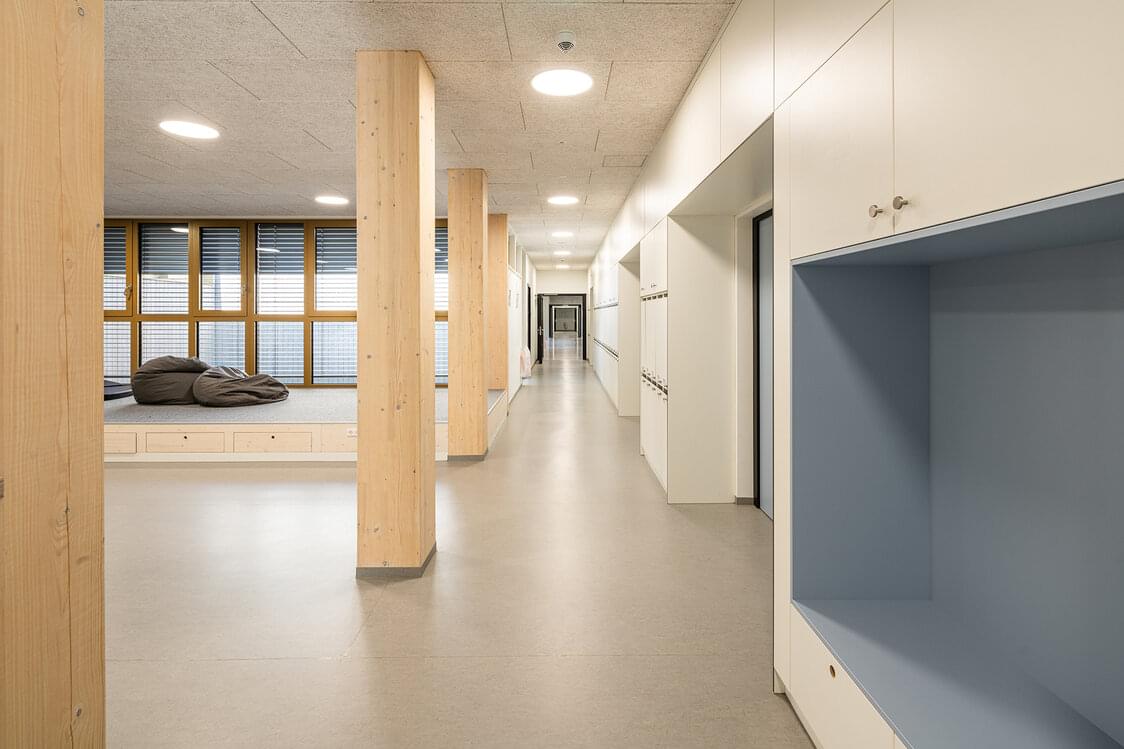

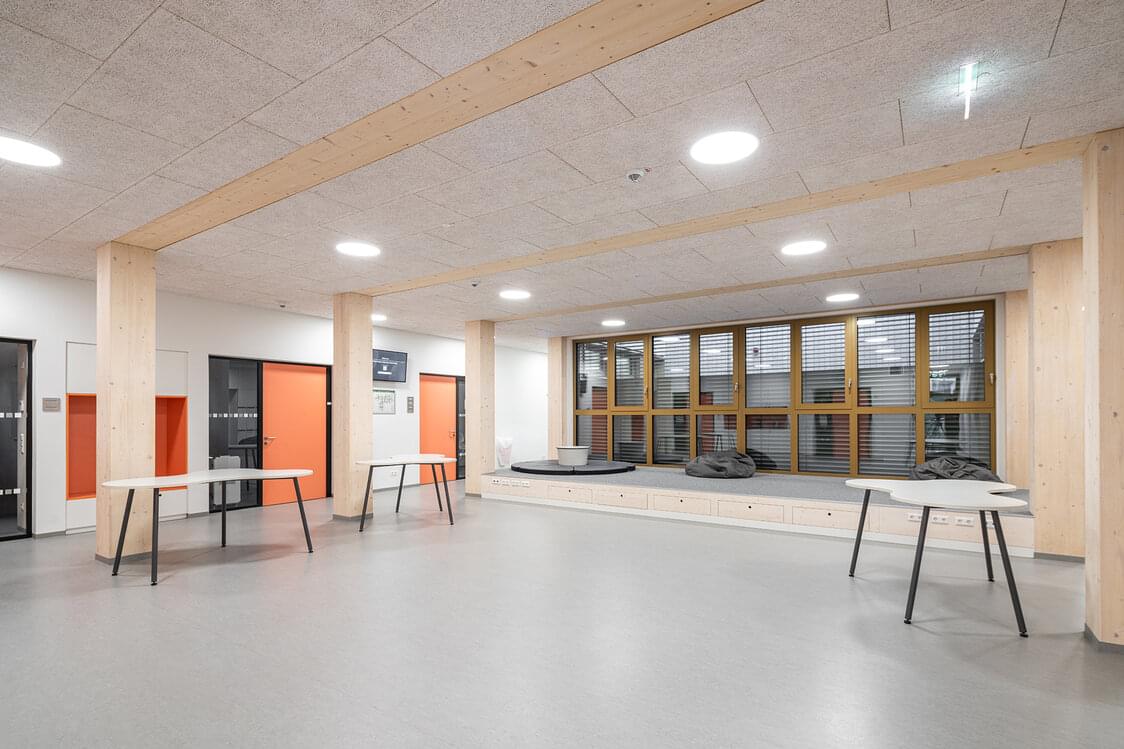

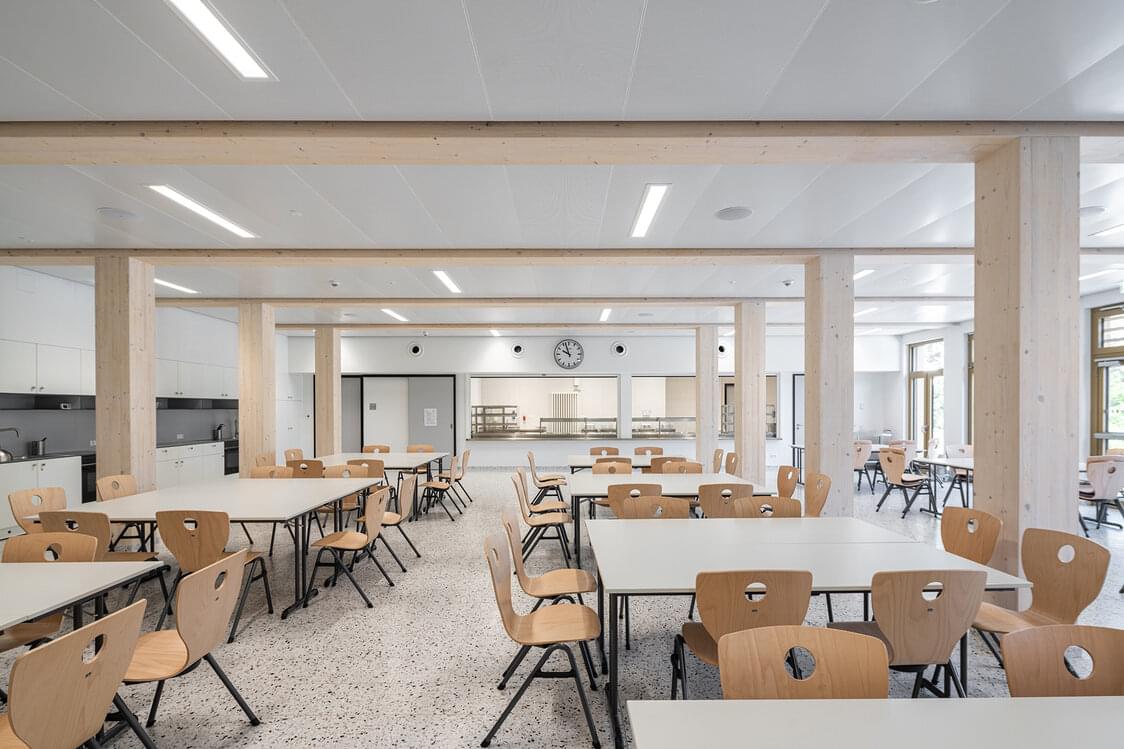

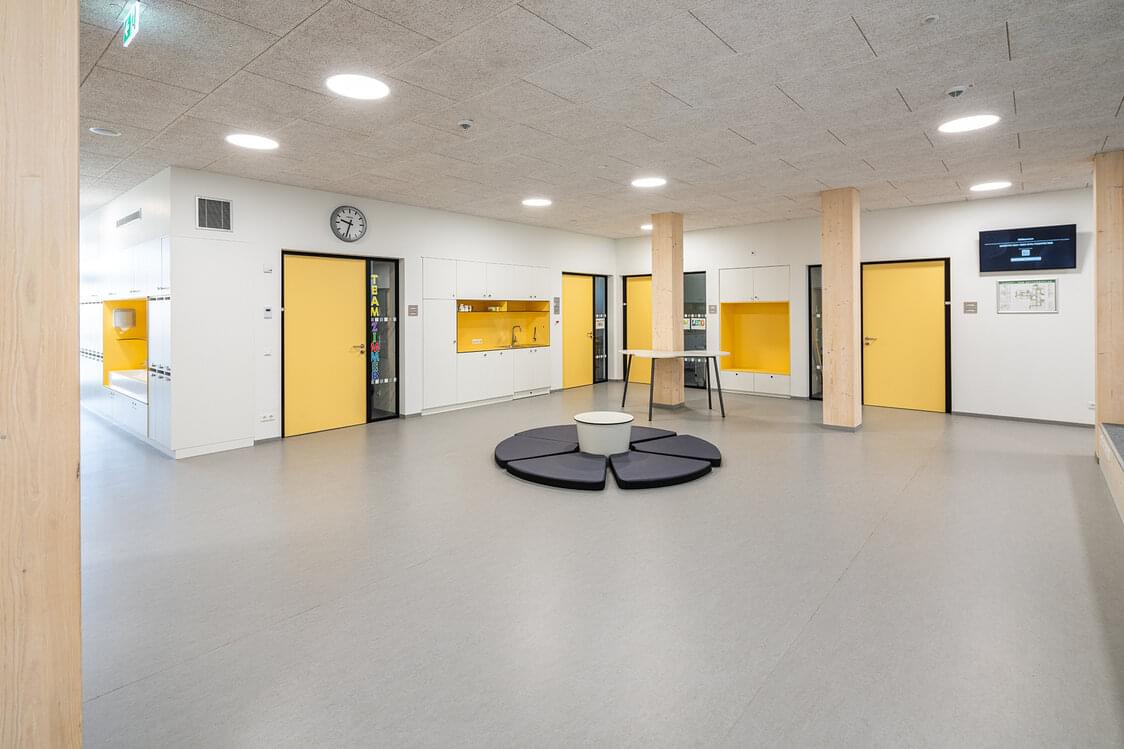

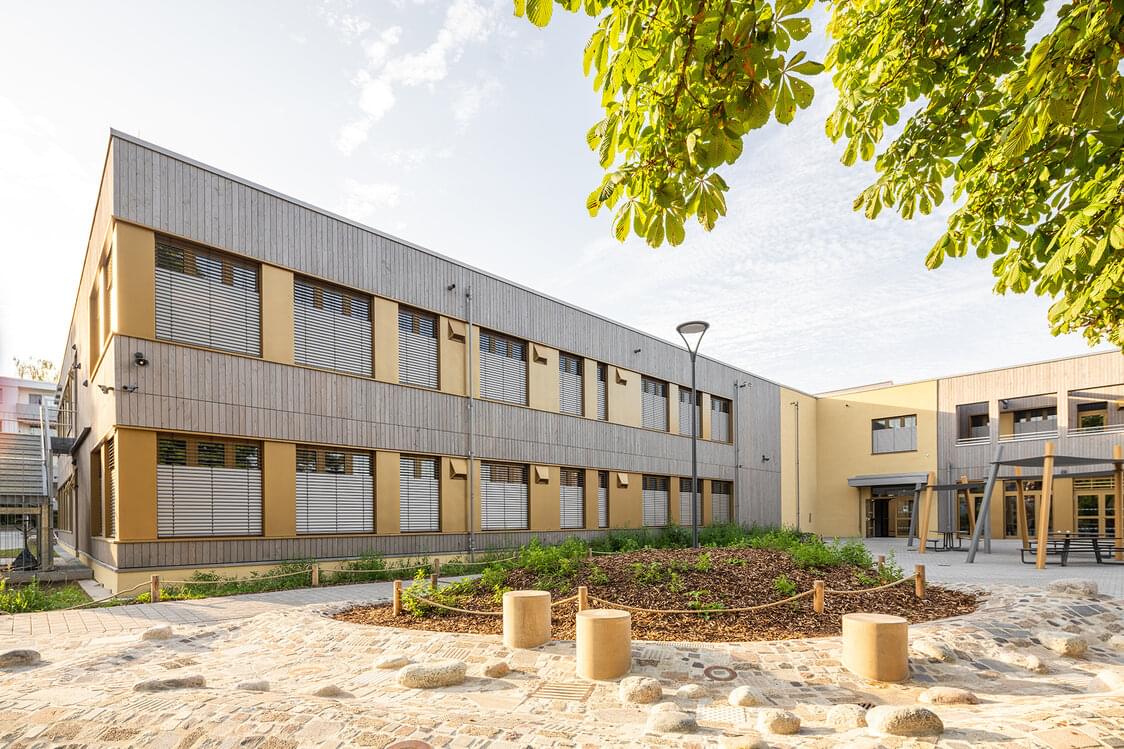

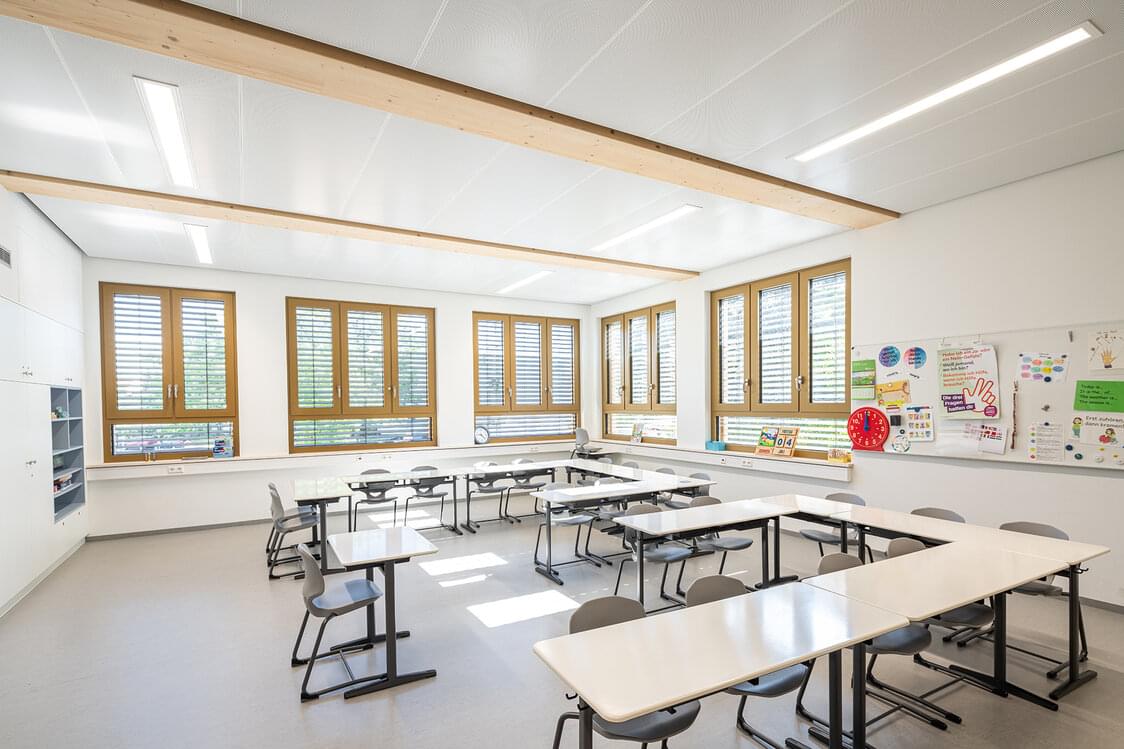

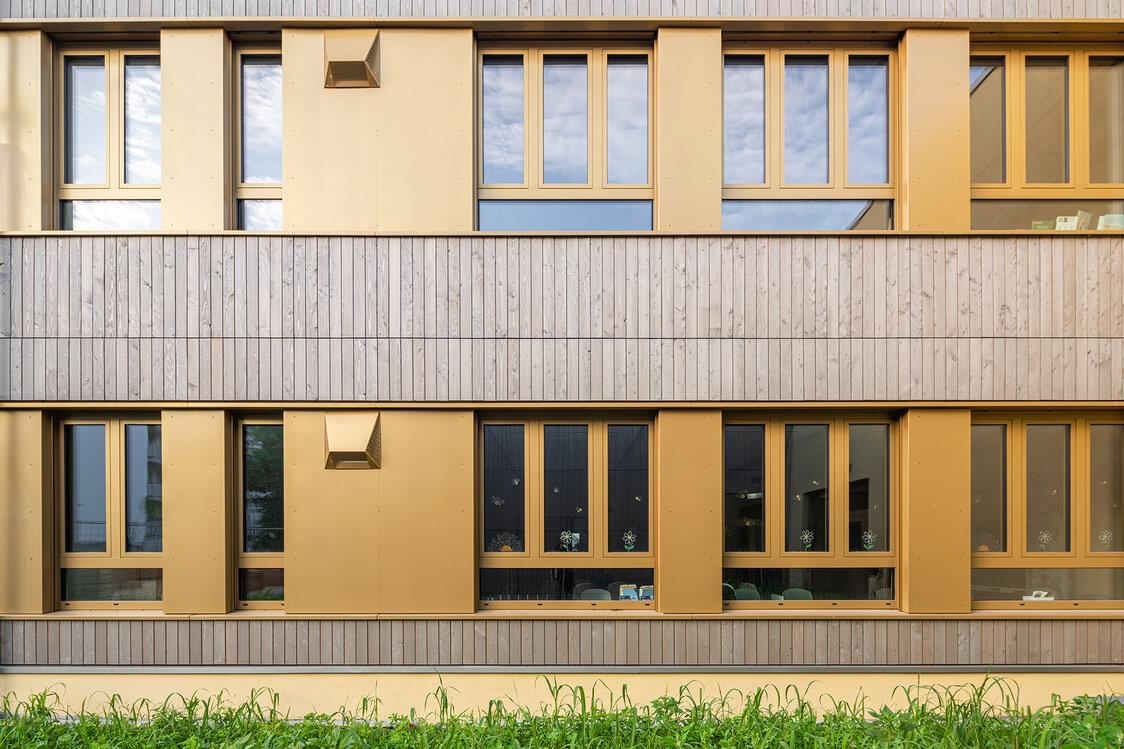

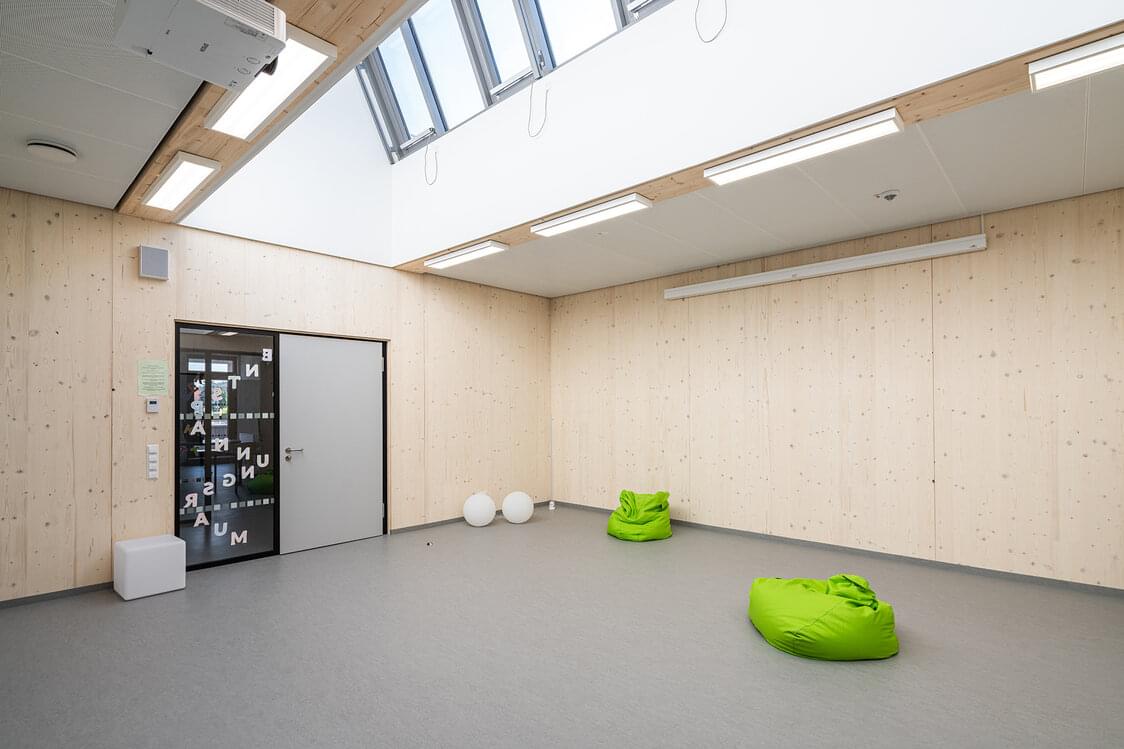

Die an das Aktionszentrum anschließenden Gebäudeteile werden in Holzmodulbauweise erstellt (3D-Raummodule/ 2D-Elemente). Als wirtschaftlichste Tragwerkslösung bei der Holzmodulbauweise hat sich eine Deckenspannrichtung quer zur Modullängsrichtung ergeben und diese auf BSH-Unterzüge oder evtl. Trägern mit höherer Festigkeit aufzulegen (Spannweite 2,5 x 7,5 m).

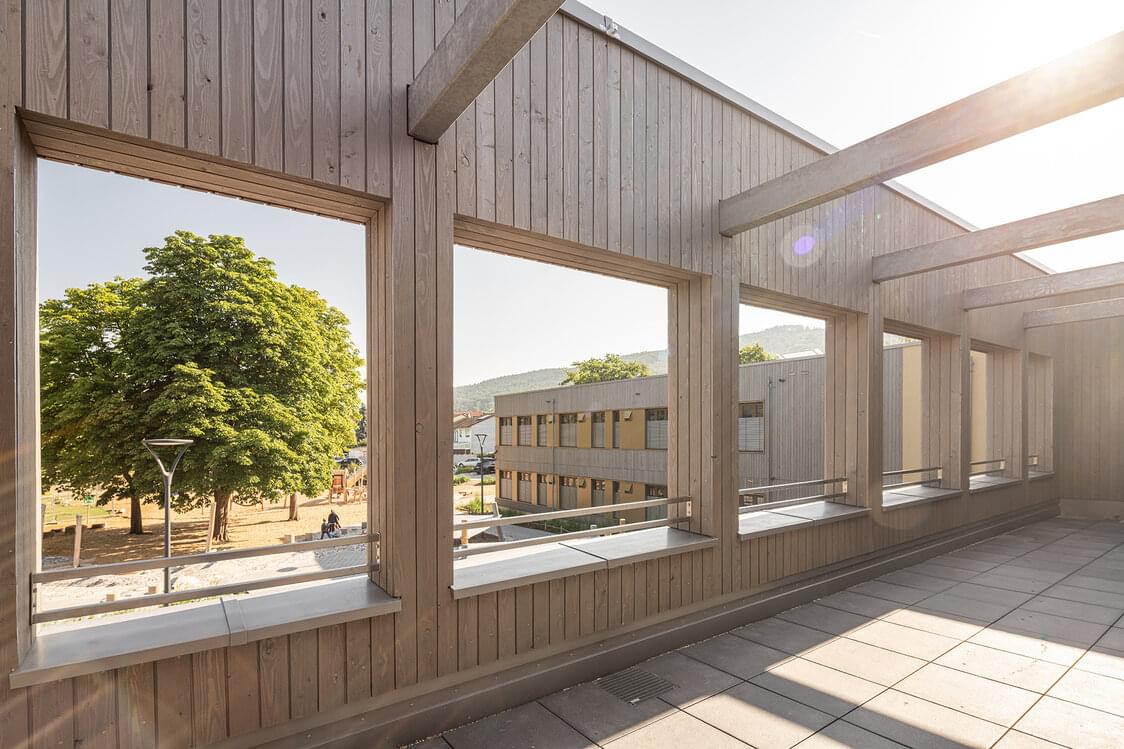

Die Balkonanlage auf der Südseite des Aktionszentrums wird als auskragender Balkon aus Stahlträgern realisiert, welche mittels tragendem Wärmedammelement in die angrenzende Stahlbeton-Decke eingespannt sind. Die Stahltreppen stehen unabhängig vom Gebäude.

Gebäudeaussteifung:

Die Aussteifung es Massivbaubereichs erfolgt über die Stahlbetonwände und Aussteifungskerne der Aufzugsschächte und Treppenhäuser. Die Bereiche, welche in Holzmodulbauweise erstellt werden, sind zur Aussteifung an den massiven Gebäudeteil angeschlossen und werden durch die massiven Holzwände der Module, welche über die Geschosse hinweg durchgängig angeordnet werden, ausgesteift.

Gründung:

Die Gründung des Gebäudes erfolgt in Form einer Flachgründung als elastisch gebettete Bodenplatte. Teilbereiche des Gebäudes werden auf Einzel- und Streifenfundamenten gegründet.
