Wasseraufbereitung Bahnhofsquelle A WürzburgWasseraufbereitung Bahnhofsquelle A WürzburgWasseraufbereitung Bahnhofsquelle A Würzburg

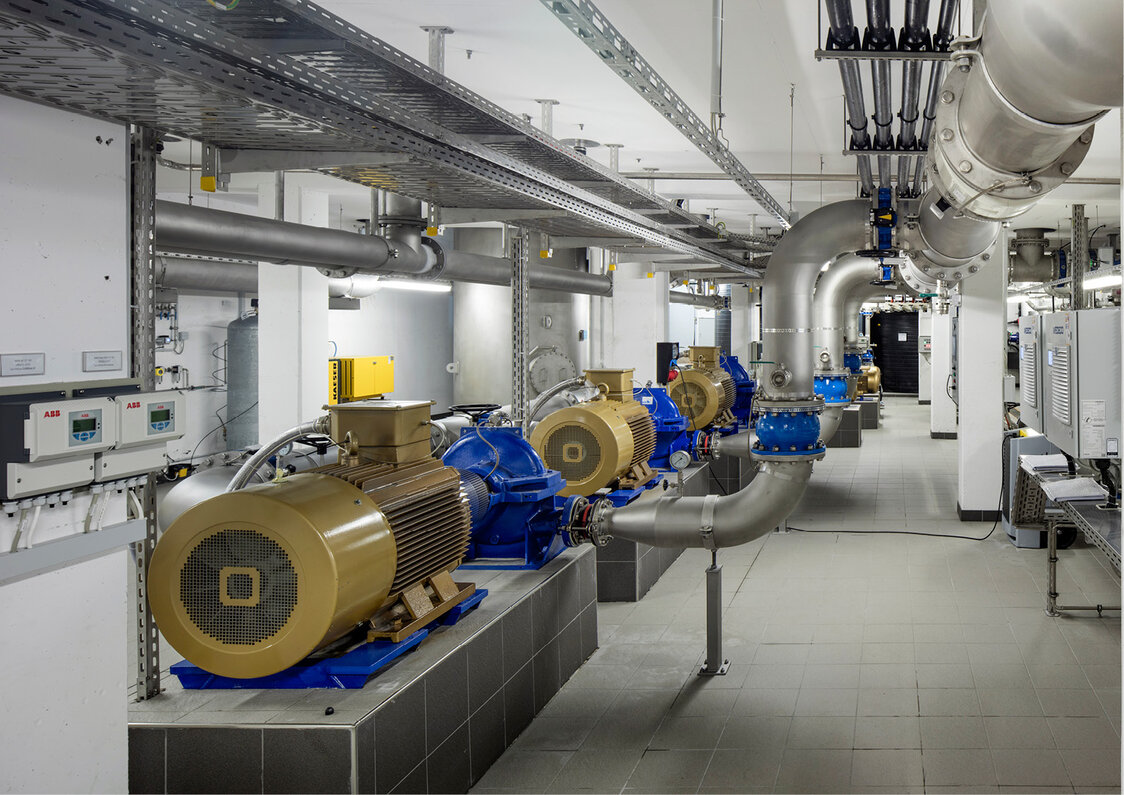

Die Planung der Elektroanlagen erfolgte für die Wasseraufbereitung Bahnhofsquelle ab dem Übergabepunkt des Versorgungsnetzbetreibers im Einspeisefeld der neuen Niederspannungsschaltanlage. Die Schaltanlage besteht aus insgesamt 25 Schaltschrankfeldern. Der Leistungsbedarf des Wasserwerks wurde mit 370 kW ermittelt. Als zusätzliche Absicherung der Aufbereitung bei Netzausfall wurde ein stationäres 1000 kVA Notstromaggregat in Containerbauweise vorgesehen, welches ebenfalls auf die neue Niederspannungsschaltanlage einspeist. Auf der Abgangsseite der Schaltanlage befinden sich in erster Linie: -die Leistungs- und Steuerstromkreise von ca. 40 Förder- und Dosierpumpen, -die Umformer und Absicherungen von ca. 20 Qualitätsmessungen (Trübung, pH-Wert, SAK) und ca. 80 Messungen zur Prozessüberwachung (Druck, Durchfluss, Höhenstand), -die Bauwerksversorgung (Beleuchtung Steckdosen, Objektschutz). Zur Realisierung verfahrenstechnischer Abläufe wurde eine Steuerluftanlage mit zwei Kompressoren und neun Ventilinseln zur Verteilung der Druckluft aufgebaut um die rund 160 pneumatischen Stellantriebe anzusteuern. Die kompletten Steuerungs- und Regelungsvorgänge wurden mit einer speicherprogrammierbaren Steuerung realisiert welche mit einer Batterieanlage bei Netzausfall unterbrechungsfrei versorgt wird und über ein Fernmeldekabel an die vorhandene Leitstelle der Stadtwerke Würzburg angebunden wurde.
