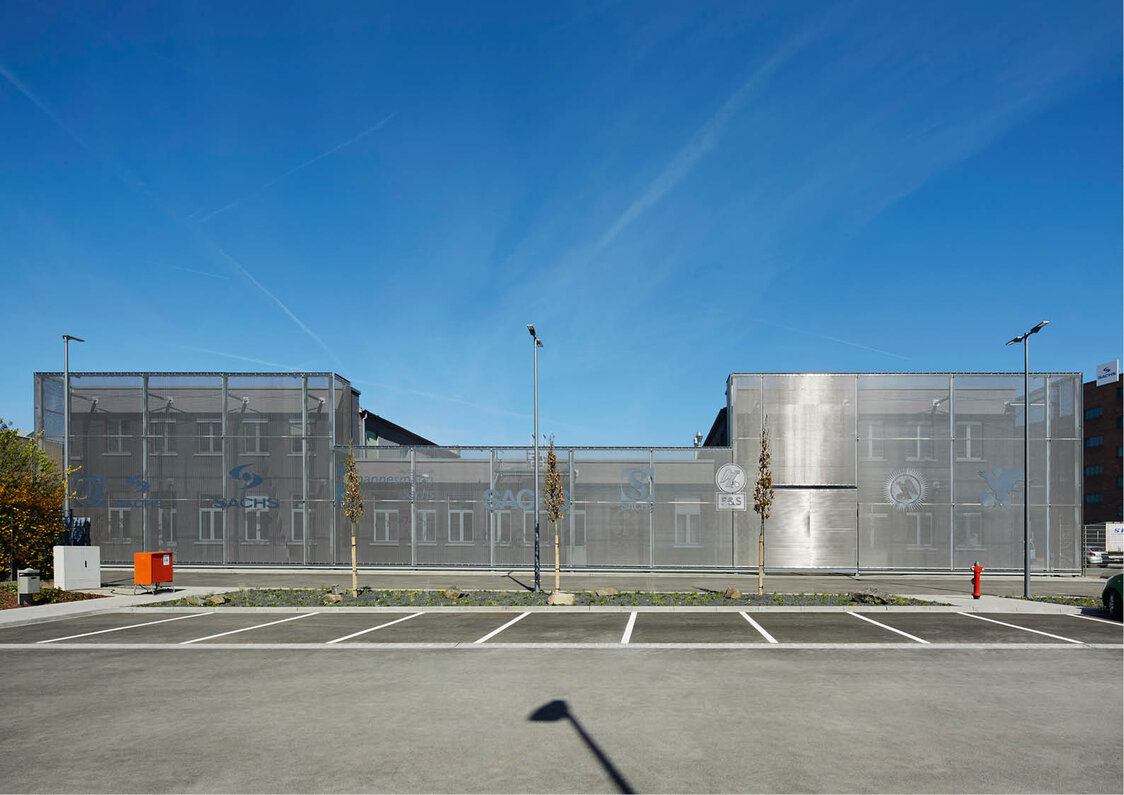

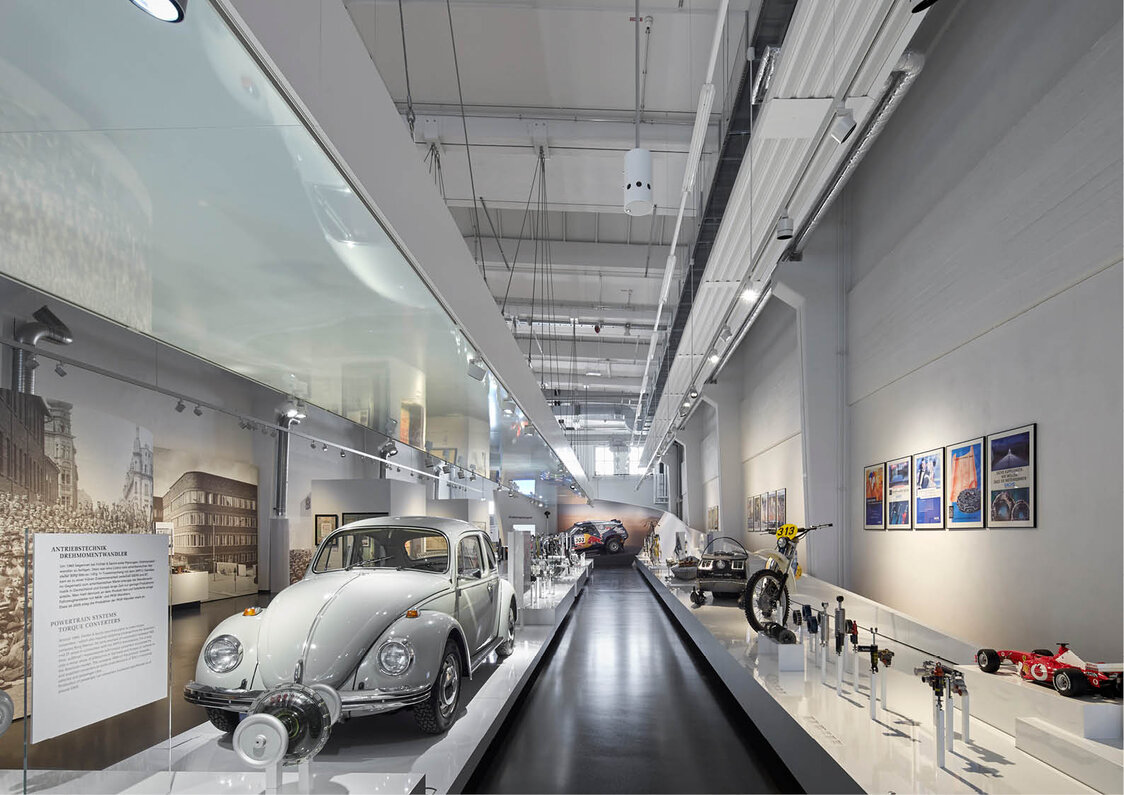

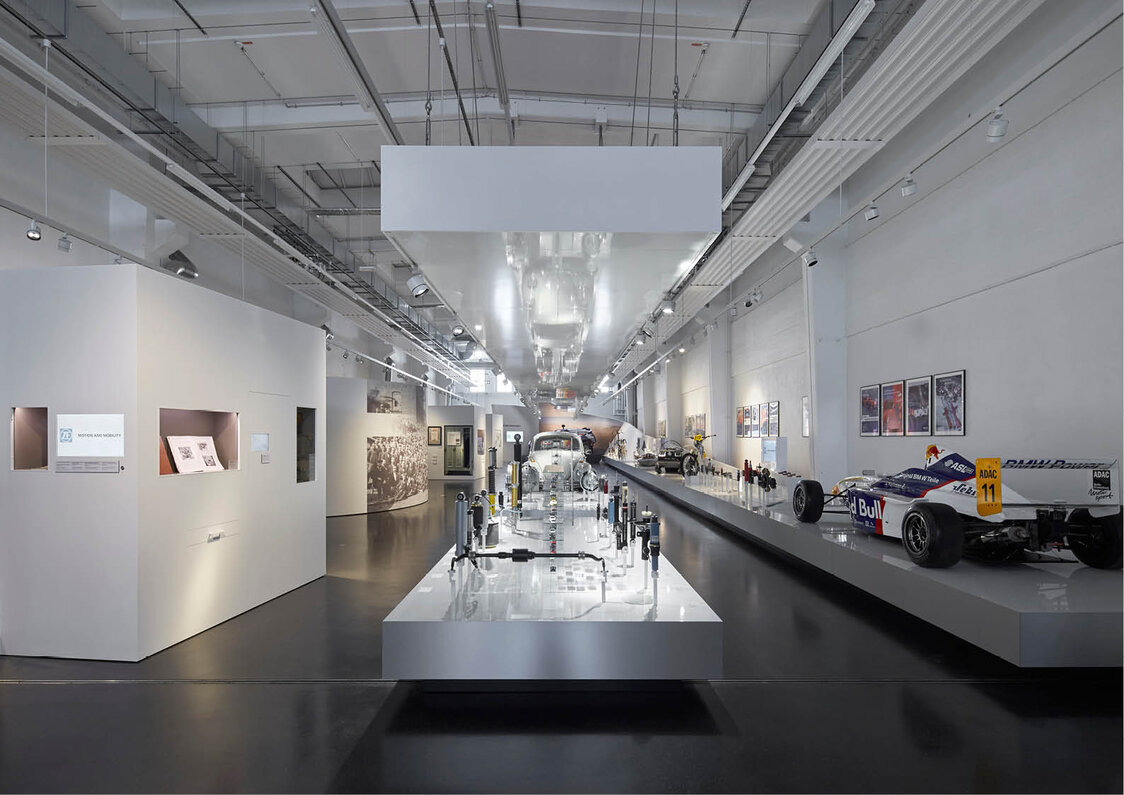

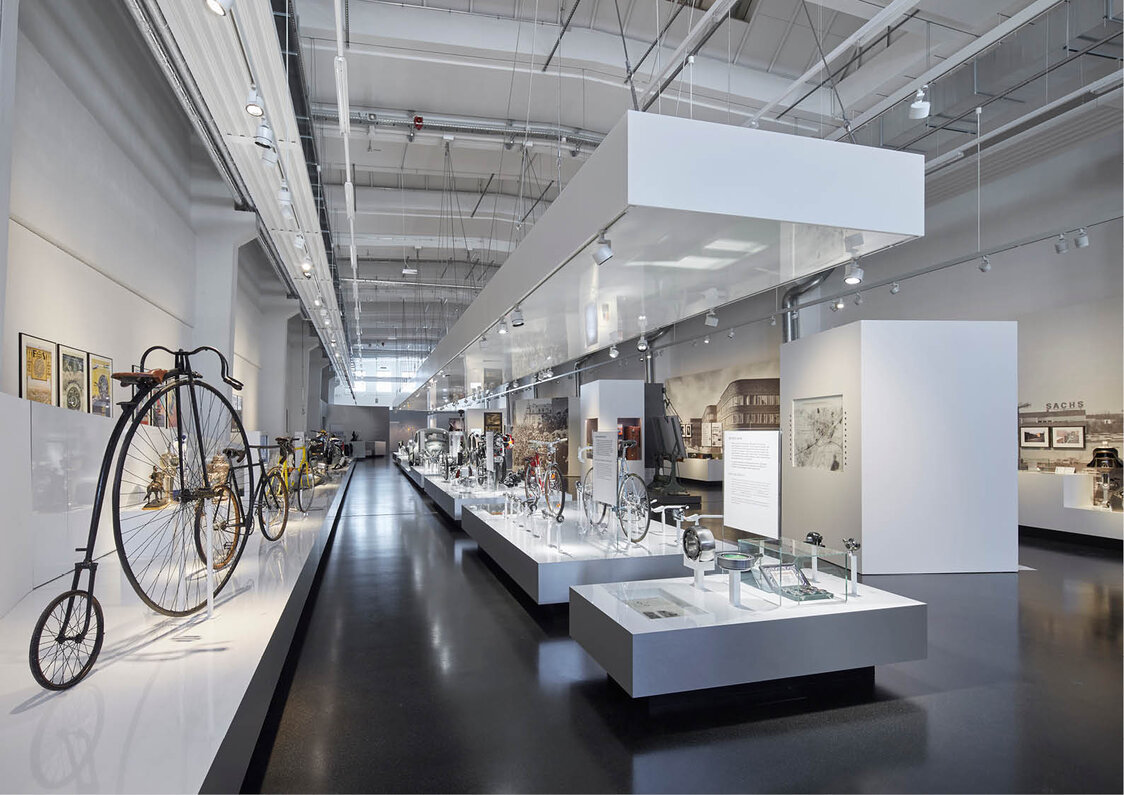

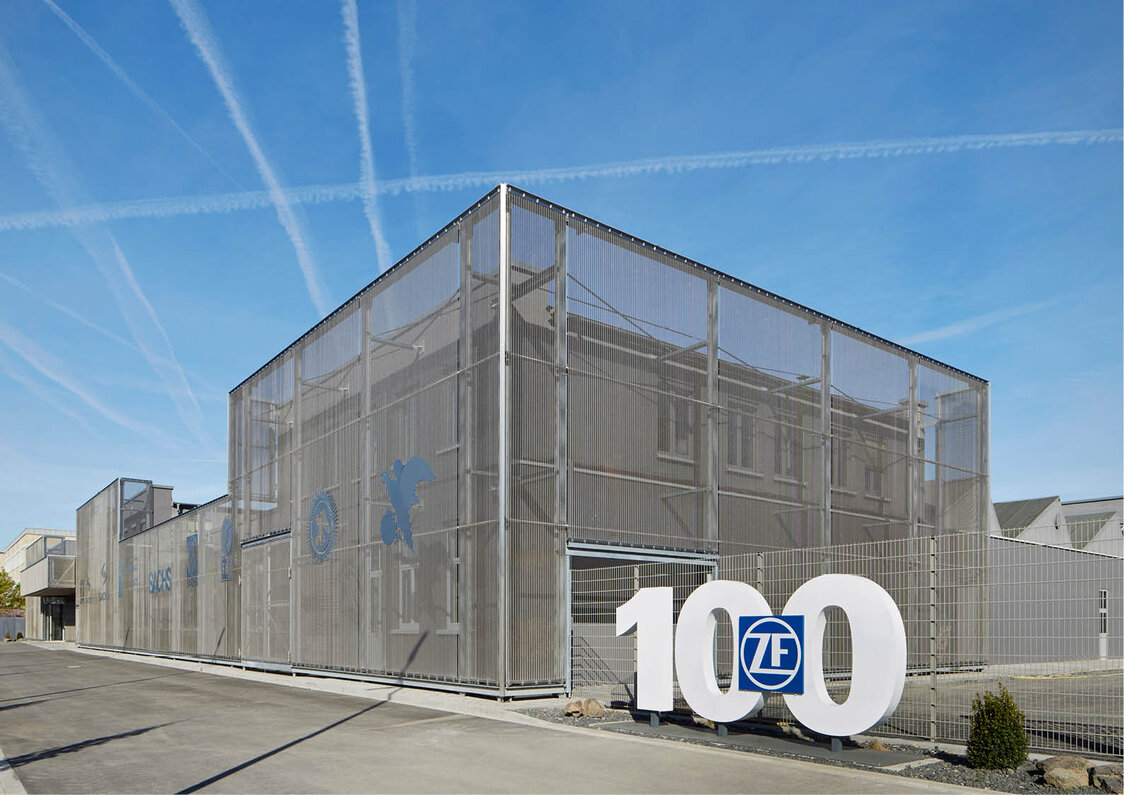

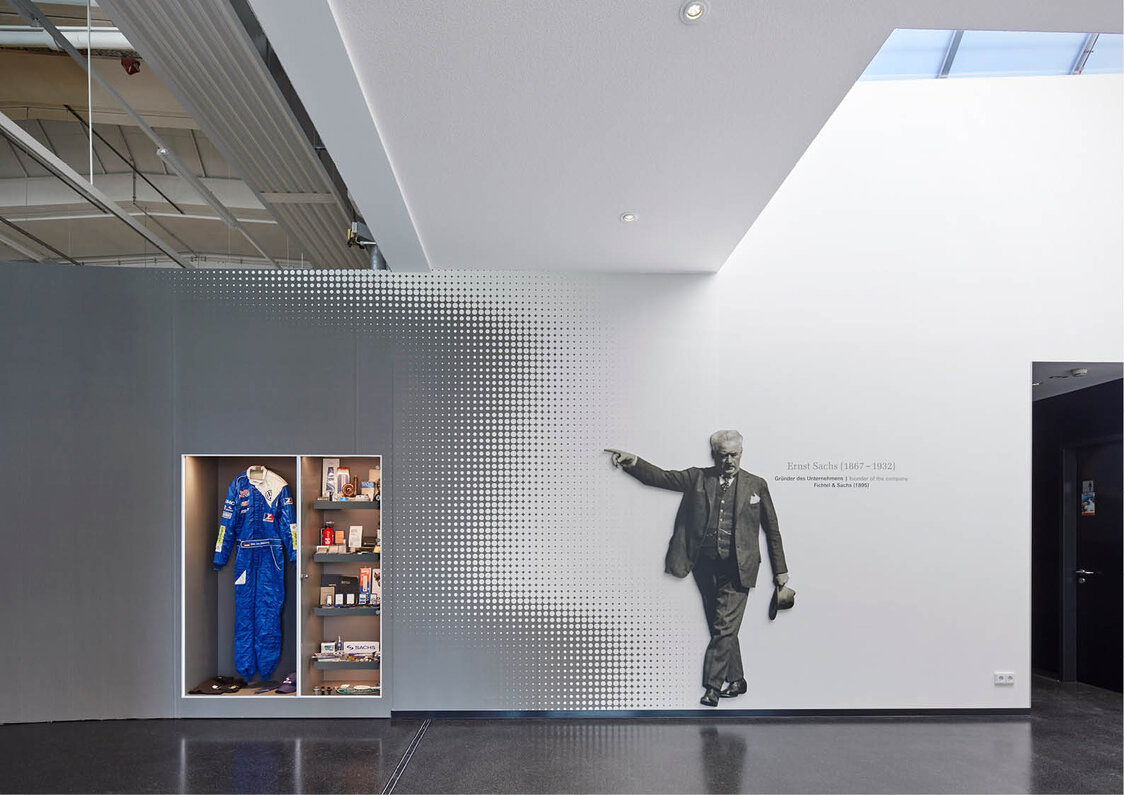

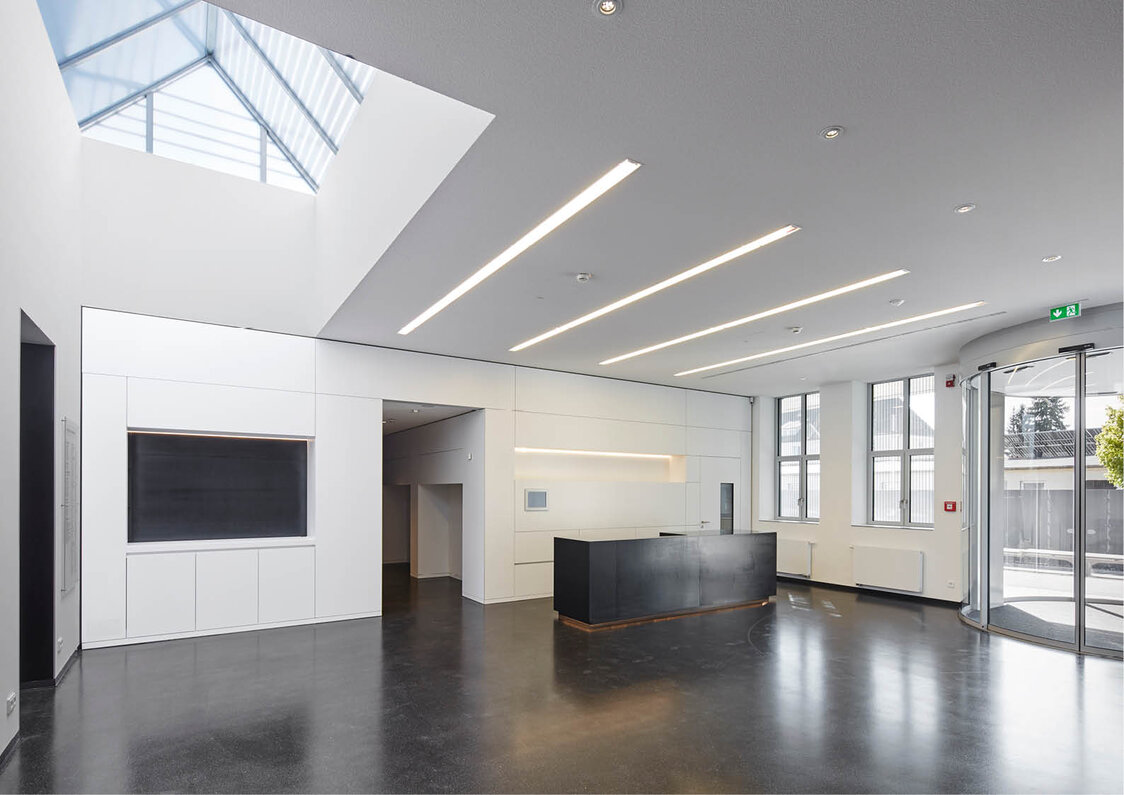

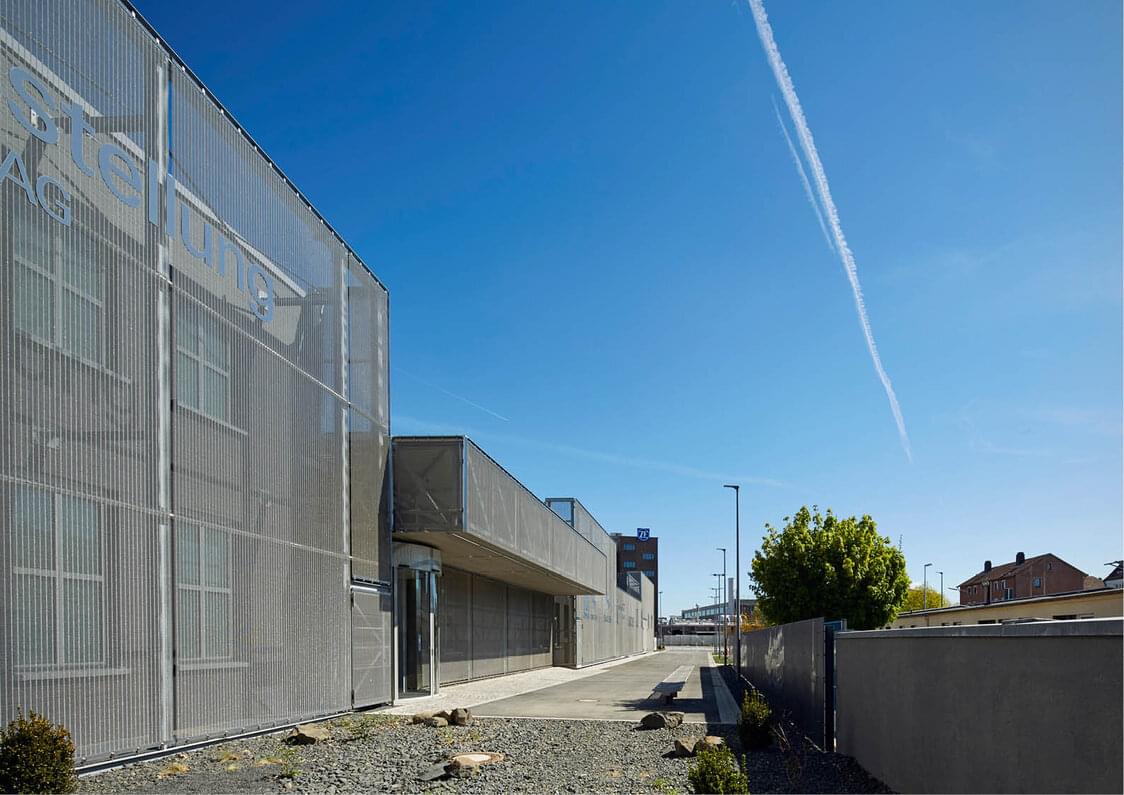

Zu ihrem 120 jährigen Bestehen hat die Firma ZF Friedrichshafen AG ein bestehendes Produktionsgebäude Bau 45 im Werk Nord in Schweinfurt zu einem Museum umgebaut. Die Erschließung erfolgte über die Starstraße. Der vordere Teil der Produktionshalle Bau 41 beinhaltet den Haupteingang. In diesem Teilbereich befinden sich der Kassenbereich, das Foyer, Sanitärräume, die Garderobe, Büro und das Lager. Die angrenzende, unterkellerte Halle 45 mit einer Länge von ca. 61 m und einer Breite von ca. 14 m wird für die eigentliche Ausstellungsfläche genutzt. Die TGA-Planung beinhaltet die gesamte Lüftungs-, Kälte-, Heizungs-, und Sanitärtechnik. Für die Halle und die Räume im Haupteingangsbereich wurde eine Teilklimaanlage mit 10.000 m³/h und eine Kältemaschine auf dem Dach eingerichtet. Die Zuluft wird über Quellauslässe eingebracht. Die Abluft wird über Abluftgitter abgeführt. In der Ausstellungshalle wurden 4 Deckenstrahlplatten installiert. In den Räumen im Bau 41 beim Haupteingang wurden Heizkörper vorgesehen. In der Halle wurden je zwei Thermometer, Feuchtemesser und CO2-Fühler angebracht um die Raumkonditionen von T= 22°C +/- 3, r.F. Sommer 55% +10%, r.F. Winter ~15%. Im Büro wurde für einen späteren Anschluss eine Kälteleitung gelegt. Im Foyer Bereich wird Zuluft durch einen Schlitzauslass eingeblasen. Der Kaltwasserzulauf erfolgt von der Halle Bau 41a. Die Sanitärräume sind mit jeweils Zu- und Abluft ausgestattet und alle Waschtische sind mit berührungslosen Armaturen ausgestattet. Das Behinderten-WC ist mit Stütz- und Klappgriffen ausgerüstet. Im Kellergeschoss wurde ebenfalls ein Zuluft Kanal verlegt und ein Abluftrohr an der gegenüberliegenden Seite um einen Luftaustausch zu ermöglichen. Die Technikzentrale befindet sich in der Halle 41 von dort aus werden die Umluftkühlgeräte, die Teilklimaanlage, die Deckenstrahlplatten und die Heizkörper versorgt.
